Comment construire une entrée de tunnel en carton ?
[toc]
Les portails de tunnels sont heureusement des ouvrages à l’architecture simple et faciles à construire si l’on possède la documentation adéquate. C’est ce que nous vous proposons avec notre planche disponible dans notre espace téléchargement qui reproduit aux échelles H0 et N les principaux cas de portails pour voie unique et voie double, aux gabarits vapeur et électrique avec déclinaison dans deux sortes d’appareillage : pierre taillée rectangulaire et pierre hexagonale. Seule contrainte : ils doivent tous se positionner impérativement en alignement (photo 2).
Nous avons traité trois portails double voie à l’échelle H0. Bien sûr la plupart de nos conseils au 1/87 sont valables pour le 1/160.
Les matériaux pour la structure des portails et murs complémentaires
Nous avons utilisé du Carton Plume® Canson® (en 5 millimètres) pour sa facilité de découpe (un simple cutter) suffit et sa rigidité largement suffisante pour ce genre d’ouvrage qui n’a ni la vocation à être un élément qui participe à la rigidité de la charpente du réseau, ni à supporter des charges lourdes. Vous pouvez néanmoins, si vous le désirez, choisir à la place du contreplaqué mince de 5mm. Pour l’assemblage de ces éléments structurants : colle vinylique rapide et colle Néoprène qui ne doit pas être mise en contact avec la mousse du Carton Plume® Canson®.
Préparation du gabarit choisi
Selon la nature des trains que vous allez faire rouler sur votre réseau, le gabarit de l’entrée du portail doit être en conformité : vapeur-diesel ou traction électrique le gabarit n’est pas le même (photo 2).
Votre choix étant fait, impression du portail et découpe à ses dimensions (photo 4). Nous avons même fait une impression sur du papier de 200g de qualité Aquarelle au grain très prononcé de chez Dalbe, car nous allons utiliser pour ce premier portail la pierre qui borde son ouverture (photo 7).

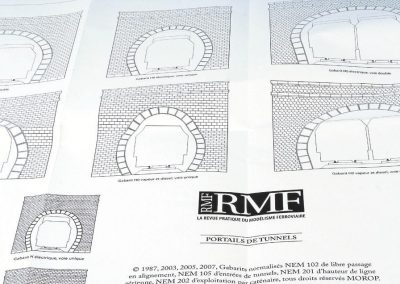

2-La planche 16 pages à télécharger, côté portails de tunnels

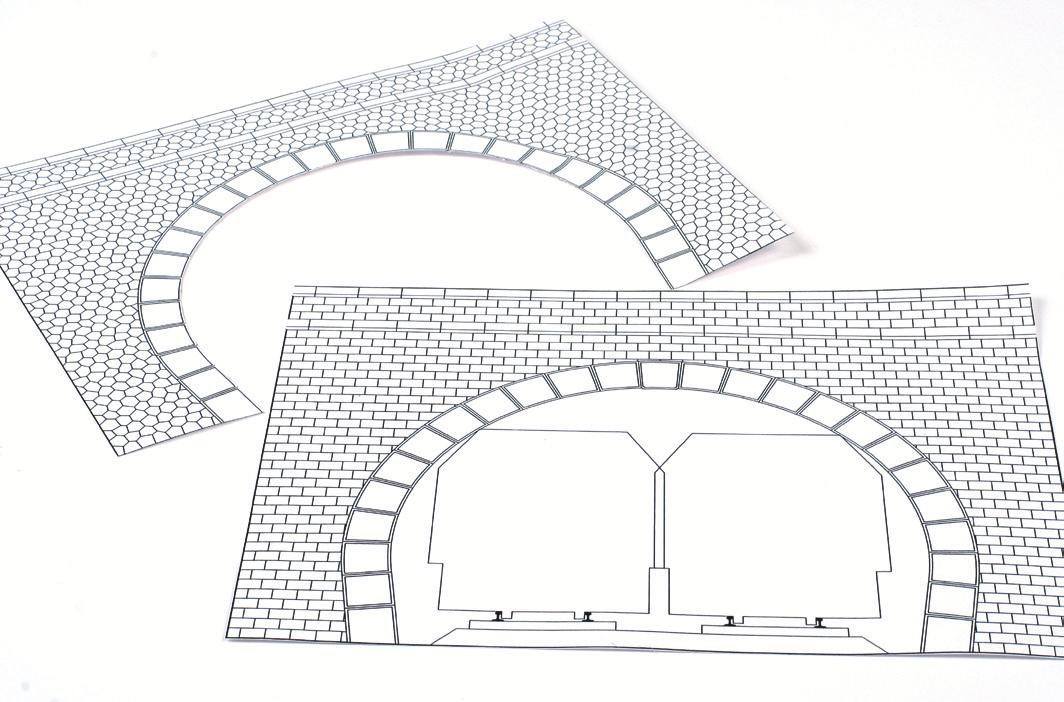

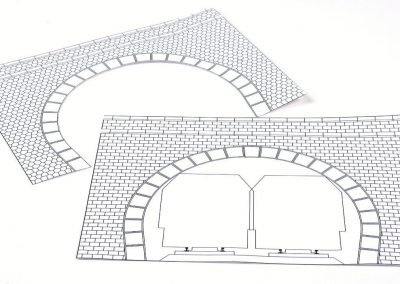

4-Les copies choisies dont l’une (en haut de l’image) est prête à l’emploi
5-Cette copie sert au tracé de l’arrondi de l’ouverture du portail
6-Le tracé au crayon est nécessaire pour guider la coupe au cutter
7-Un exemplaire d’une copie fait sur un papier Aquarelle de 200 g…
8-… qui nous sert directement à produire facilement une belle rangée de pierres de parement de l’ouverture du portail.
9- La façade du portail : le carton plume qui nous sert de structure rigide, la plaque de décor de pierres de taille embossée et le parement en pierre tiré du papier Aquarelle…
10-… assemblés et collés nous donnent une petite idée du résultat fi nal.
11-Une bande de papier Aquarelle nous simule l’épaisseur de la pierre de parement. Les joints de la façade sont marqués au crayon pour être en parfaite concordance.
12-La pointe à tracer matérialise les joints par un creux dans le papier tendre.
La première entée de tunnel : pierre taillée rectangulaire et gabarit vapeur
Pour ce premier ouvrage réalisé en Carton Plume® Canson® pour sa structure, nous avons choisi un élément de décor additionnel, sous la forme d’une plaque embossée reproduisant la pierre taillée rectangulaire, commercialisé par Slater’s sous la référence 413 qui a un aspect proche de celle reproduite sur nos dessins de portails.
Tracez l’arrondi de l’ouverture de la voûte au crayon à papier en vous aidant de la photocopie (photos 5 et 6). Découpez au cutter le Carton Plume® Canson® en suivant bien le tracé au crayon. Prélevez la reproduction de la rangée de pierres bordant l’ouverture sur le papier Aquarelle photocopié (photo 8). En vous aidant de l’élément en Carton Plume® Canson® déjà découpé, tracez sur la plaque embossée Slater’s l’ouverture arrondie et découpez la au cutter, le résultat est sur la photo 9. N’ayant pas de contact avec la mousse du Carton Plume® Canson®, la Néoprène transparente de préférence est utilisée pour coller cartons et plastique (photo 10).
Tracez et découpez des bandes de papier Aquarelle de 10 mm de large pour reproduire l’épaisseur des pierres qui bordent l’ouverture du portail. Mettez en place à blanc cette bande et marquez au crayon les joints sur celle-ci pour être parfaitement «raccord» (photo 11).
Reprenez la bande et marquez les joints des pierres avec une pointe à tracer (photo 12). Collez la bande prête sur l’épaisseur du Carton Plume® Canson®. Nous avons utilisé de la vinylique qui permet de combler les inégalités de la surface découpée (photo 13). La bande est appliquée définitivement en veillant bien à la correspondance des joints de la bande avec ceux en façade du portail (photo 14).
Les corniches en façade sont réalisées dans le même papier Aquarelle cette fois en bande de 5 et 2,5 mm de large (photo 15). Pour une pose sans souci de décollement lors, par exemple, de peinture à l’eau, l’utilisation d’un double-face est conseillée (photo 16). Pour ces travaux nous avons choisi un adhésif 3M qui a la particularité de n’être qu’un film de colle sans épaisseur et très pratique à l’usage. Un produit en vente dans les boutiques d’art graphique. Les bandes ainsi équipées du film adhésif sont mises en place à la partie supérieure du portail (photo 17). La clé de voûte (pierre du milieu) étant légèrement plus longue est équipée d’une surépaisseur de papier Aquarelle (photo 18).
13-La bande est collée à la vinylique qui permet quelques imperfections dans la coupe du carton plume
14-La bande doit bien adhérer au carton plume pendant la phase de collage. A noter la pierre centrale (clé de voûte) légèrement saillante par rapport aux autres : un morceau de carton supplémentaire…
15-Les corniches sont tirées du papier Aquarelle…
16-… et contrecollées avec un adhésif très fi n de la marque Scotch 3M.
17-Les corniches sont posées à la partie supérieure du portail.
18-Gros plan sur la clé de voûte, un peu plus proéminente que les autres
19-Les murs latéraux sont en forme triangulaire, en rapport avec la forme du terrain environnant.
20-Les faîtes des deux murs sont équipés de pierres de taille de formes elles aussi triangulaires, une caractéristique tirée de la réalité, voir photo réelle.
En réel
Les murs latéraux
Les portails de tunnels sont généralement accompagnés de murs latéraux qui épousent le relief adjacent. Ici, nous les avons reproduits classiquement en triangles (photos 19). Ils sont réalisés dans les mêmes matériaux que le portail : Carton Plume® Canson® et plastique embossé.
Les pierres de faîtage ont une forme triangulaire comme dans la réalité (voir photos ci-dessus).
Dans du papier Aquarelle, tracez des triangles de 6 mm de haut par 6,5 mm de large, dimensions à ajuster en fonction des pierres de la plaque embossée. Ne pas oublier de mettre l’adhésif au dos de ces bandes qui vont vous faciliter la pose un peu délicate. Avant l’assemblage des trois éléments, préparez le haut du portail en enlevant une longueur de corniche sur les deux bords correspondant à l’épaisseur des murs latéraux (photo 21).
Chaque mur latéral est collé avec de la vinylique «rapide» et maintenu fermement pendant une bonne minute (photo 22). Une fois les deux murs latéraux fixés, complétez leurs dessus avec une bande de papier Aquarelle de 8 mm de large munie de ses joints de pierre (photo 23).
La décoration
Le portail reproduit est appareillé en pierre de couleurs marron foncé-noir à joints blancs.
Notre premier travail de décoration consiste à passer une couche de blanc. Comme le support est en plastique, nous utilisons des peintures adéquates du genre Humbrol (HB), Revell, etc. Le passage d’une couche légèrement diluée de blanc réf. 34 est suffisant (photo 24). Après son séchage complet, essuyez la surface avec un chiffon sec bien à plat pour éviter de toucher au fond des joints (photo 25). Les pierres du pourtour de la voûte, les corniches du portail et les faîtages des murs latéraux sont peints avec un mélange d’ocre jaune (HB 103) et de beige clair (HB 28).
La coloration des pierres est un travail assez long (1200 pierres et quatre heures de travail) mais l’oeuvre en vaut la peine ! Avec un pinceau fin (n°2) et un mélange de gris foncé (HB 67) et de brun (HB 26) déposez délicatement la peinture dans chaque petit rectangle (photos 26 et 27). Pour ceux qui ne parviendraient pas à peindre de cette façon, ils peuvent passer une couche du mélange uniformément sur les trois murs, puis une fois la peinture sèche, déposer du blanc dans les joints : le résultat ne sera pas aussi soigné…
La pierre du pourtour de la voûte est reprise en blanc classiquement (photo 28). Une patine est appliquée sur les murs : crasse, mousses, concrétions calcaires, etc., sont apposées sur les pierres. Peintures genre Humbrol ou même acryliques sont tout à fait adéquates : brun foncé et noir pour évoquer les pollutions des vapeur-diesel et les boues du sol, vert foncé pour les mousses du bas des murs qui indiquent les remontées d’humidité, blanc pour imiter les concrétions calcaires (photos 29 et 30).
21-Les trois murs, avant leur assemblage, sont pourvus de leurs parements
22-Le premier mur latéral est collé à la vinylique au portail

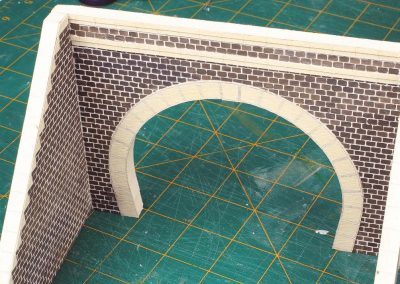

23-Les dessus des murs sont posés et terminent la construction du portail. Il faudra réaliser par la suite l’amorce du souterrain souvent maçonnée
24-Premier passage de la peinture : le blanc des joints entre les pierres
25-Essuyage du dessus des pierres pour faire ressortir les joints
26-Mise en peinture de chaque pierre, sur ce portail (trois murs) il y a environ 1200 pierres et quatre heures de travail !
27-Et oui on y arrive ! Du soin et … un peu de patience !
28-Ce parement en pierres de taille est repris en blanc en laissant les joints sans peinture
Deuxième portail : pierres hexagonales et gabarit vapeur
Pour notre deuxième portail nous avons repris la structure de base en Carton Plume® Canson®, mais cette fois pour imiter la décoration en pierres hexagonales, nous avons choisi une référence «opus incertum R087OP122» de Redutex (photo 31).
Après avoir fait la découpe de l’ouverture du portail dans le Carton Plume® Canson® au moyen d’un cutter (photo 33), tracez à l’aide d’un stylo ou d’un marqueur à encre indélébile le dos de la reproduction Redutex. Enlevez la protection de la planche qui est adhésive et avec soin positionnez-la sur le portail (photo 34). Ajoutez la rangée de pierres de parement qui entourent l’ouverture arrondie réalisée comme pour le premier portail, en copie sur un papier Aquarelle. On peut bien sûr sur le même papier tracer au crayon et compas la même rangée de pierres. Les corniches, à poser sur le haut des murs, sont réalisées soit comme pour le premier portail ou bien, prises et découpées sur la copie en papier Aquarelle (photo 35). Pour l’assemblage des murs latéraux nous avons voulu représenter un portail de tunnel à flanc de montagne d’où cette disposition particulière et caractéristique (photo 35).
La partie saillante au premier plan est renforcée par un parement en pierres taillées à appareillage régulier (photo 36). L’assemblage des murs est là aussi fait avec une colle vinylique rapide.
La décoration
Les pierres du pourtour de la voûte, les corniches du portail et les faîtages des murs latéraux sont peints avec un mélange d’ocre jaune (HB 103) et de beige clair (HB 28) (photo 36).
Les pierres hexagonales sont teintées avec un mélange très dilué de noir (HB 33) et de brun (HB 26) appliqué aléatoirement sur toute la surface des pierres (photo 37). La patine reprend en tous points les conseils de décoration du premier portail (photo 38).
29-La patine est appliquée en s’inspirant de la réalité
30-Ce premier portail est terminé et est prêt pour son intégration dans un diorama ou sur un réseau

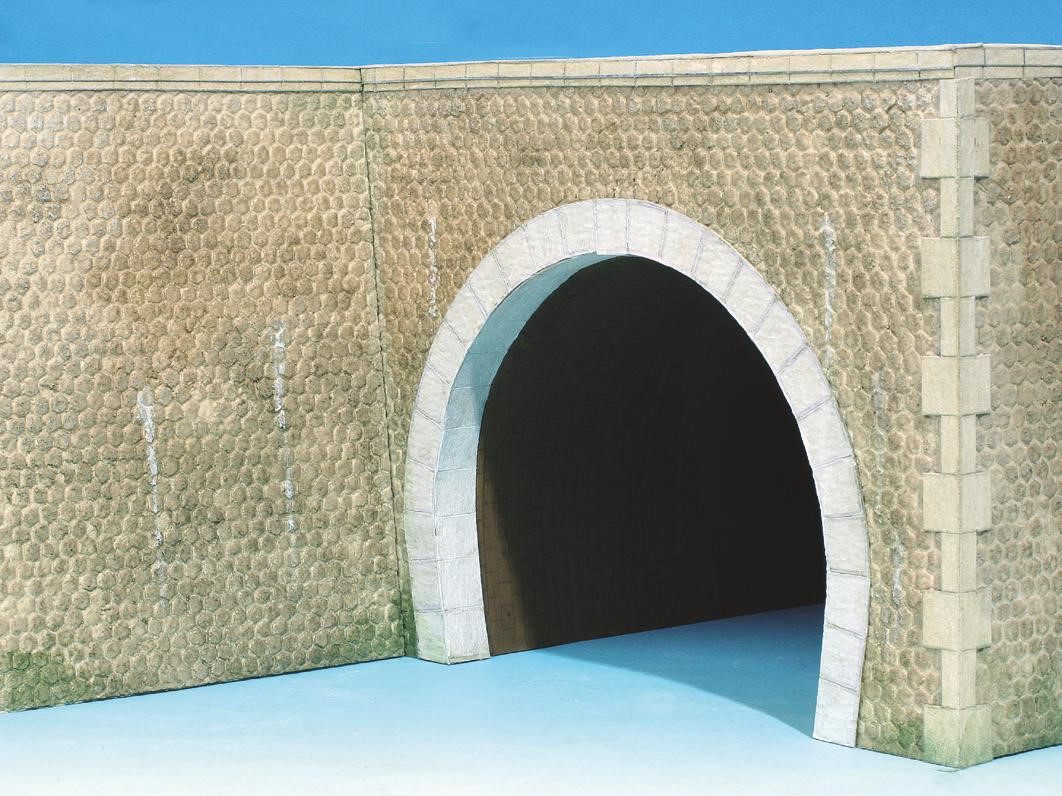

31-Pour ce deuxième portail, nous avons voulu le revêtir de la pierre hexagonale en Redutex, souvent utilisée pour construire des portails de tunnels, de murs de soutènement et des ouvrages de franchissement.
32-Séance de coupe dans le carton plume, un travail simple mais qui demande tout de même de suivre le trait !
33-Tracez au dos de la planche adhésive Redutex en se servant du carton plume découpé
34-Les éléments sont mis en place dans l’ordre identique au premier portail décrit en début d’article. Par contre, tous avaient un adhésif au dos et donc pas d’emploi de colle Néoprène ou vinylique
35-Positionnement original qui est celui souvent utilisé pour les tunnels commençant à flanc de montagne. Collage des murs à la vinylique
36-Première teinte des pierres de parement et de corniches en beige clair
Notre dernier portail : murs de brique et gabarit électrique
Cette fois nous avons voulu plus d’originalité : appareillage en briques et gabarit pour le passage des locomotives électriques.
Le portail à des piédroits verticaux et non pas incurvés. Sur du papier Aquarelle nous traçons le pourtour de pierre de parement du portail avec ses piédroits particuliers. Le rayon de 55 mm est tracé à 44 mm du sol de référence. Rajoutez les dix millimètres de la largeur des pierres de parement (photo 39).
Nous avons choisi les briques de Slater’s réf. 401 ou 407 pour le H0 et 402 pour le N. Le matériau étant mince il est facile de le découper au cutter (photo 40). Bien ajuster les deux matériaux pour obtenir un arrondi le plus parfait possible (photo 41). Munis au dos de l’adhésif 3M, les parements de l’ouverture du portail se fixent sans problème sur la plaque de briques (photo 42). Les autres parements et corniches ne sont pas plus difficiles à poser avec un minimum de soin bien sûr ! (photo 43).
La décoration
La couleur du plastique étant correcte avant patine, nous n’avons pas éprouvé le besoin d’ajouter une couche de peinture. Libre à vous passer une teinte rouge brique de votre cru ! Par contre, nous avons appliqué du blanc sur toute la surface du mur pour faire ressortir les joints (photo 44). Une peinture pour maquette plastique est nécessaire (Humbrol, Revell, etc.). Un essuyage «appuyé» est effectué après séchage de la peinture blanche (photo 45). Enfin, une patine est appliquée de la même façon que dans les deux premières décorations, c’est-à-dire : traces de pollution, taches d’humidité sur le bas des murs et éventuellement la venue de concrétions calcaires (photo 46).
37-Un lavis (peinture fortement diluée) est appliqué à la surface des murs en pierres hexagonales. Mélange de brun et de noir (HB 26 + HB 33)
38-Patine discrète dans le même esprit que celui du premier portail
39-Cette fois nous réalisons le tracé des pierres du pourtour de l’ouverture du portail au gabarit électrique avec piédroits verticaux
40-Découpe dans la plaque de briques Slater’s : ça va tout seul !
41-Petits ajustage du carton plume par rapport à la plaque de briques. Le collage plaque en plastique et carton plume est réalisé avec de la Néoprène transparente
42-La pose des pierres de parement du pourtour de l’ouverture est terminée
43-Les parements en papier Aquarelle ont reçu l’adhésif double-face avant leur mise en place sur le mur de façade
44-Peinture des joints effectuée avec du blanc du genre Humbrol, peinture qui est conseillée en présence de matière plastique
45-Une fois sec, le blanc est effacé à la surface par un chiffon pour ne laisser que la peinture dans les joints
46-Une petite patine est nécessaire pour casser l’aspect trop uniforme du mur en briques et se rapprocher ainsi de la réalité
Infos Mat.
– Cutter
– Limes carton
– Règle plate graduée métallique
– Crayon à papier ou critérium
– Pinceaux : n° 4, 10, 16…
– Carton Plume® Canson® ou carton mousse 5 mm
– Papier Aquarelle 200g de chez Dalbe
– Plaques de décor Slater’s réf. H0 : 413, 401, 407; réf. N : 402
– Plaque Redutex
– Double face Scotch-3M
– Colles vinylique, Néoprène transparente
Peintures Humbrol (ou équivalent) :
– ocre jaune / crème mat HB 103
– beige clair/gros camouflage HB 28
– gris foncé HB 67
– brun / kaki mat HB 26
– noir mat HB 33
Impression
Les fichiers PDF des gabarits à télécharger dans notre espace dédié, ont été dessinés pour une impression dans un format poster. Pour les utiliser sur une imprimante domestique, il faudra utiliser les options de dans les paramètres d’impression d’Acrobat Reader ou équivalent :
– « Zoom ou « échelle en % » pour ajuster l’échelle d’impression afin d’arriver à la taille indiquée sur le gabarit ou dans le catalogue du constructeur
– « Affiche » ou « format des pages » pour que l’impression soit découpée automatiquement en plusieurs pages A4
