Re: Mon projet de réseau époque III.

Christou · Message par **Christou** » 25 juil. 2016 20:51

L\'Eglise Jouef/A Pras en vrai:

Photo prise à travers la vitre de la voiture quand madame conduisait..........

Sur la RN 13 avant Crève Cœur en Auge dans le Calvados vers Lisieux. Le toit est en tuiles rouges mais elle lui ressemble bien.

Tibrus · Message par **Tibrus** » 25 juil. 2016 20:52

:laugh: :laugh:

En attente de comparaison celle qui arrivera sur ton réseau

Christou · Message par **Christou** » 25 juil. 2016 20:56

Va falloir que je fabrique la girouette perdue. :laugh: :laugh: :laugh:
..

Christou · Message par **Christou** » 01 août 2016 22:19

B) Pendant que je suis en Normandie, je poursuis mes recherches pour équiper mon réseau; arrivé au niveau supérieur, travaux pratiques pour respecter le plan de voie projeté. Il me manque des aiguillages enroulés code 100 pour relier mes rayons de 610 et 670mm. Je n\'ai pas assez de mes grands rayons CASADIO. Evidemment, je ne trouverai que des rayons approchés mais ce sont des voies principales ou je ne veux pas descendre en petit rayon. Là c\'est la jungle. J\'ai beaucoup de difficultés pour que les fabricants affichent leur rayons clairement. Sur le site de PECO, on ne voit plus la gamme des aiguillages. Chacun a ses règles R2, R3..(PIKO, ROCO...) sans que l\'on sache vraiment les caractéristiques des courbes de ces aiguillages. Une idée ou indication parmi vous?

Tibrus · Message par **Tibrus** » 02 août 2016 07:17

Pour Peco tu peux imprimer les aiguillages à l\'échelle 1 et tu pourras voir ce que cela donne sur ton réseau
http://www.peco-uk.com/page.asp?id=tempc100

Christou · Message par **Christou** » 02 août 2016 08:39

Merci, Tibrus, je n\'arrivais pas à trouver la page sur son site d\'accueil.

Tibrus · Message par **Tibrus** » 02 août 2016 09:26

De rien
C\'est bien pratique ces plans pour se faire une idée avant achat de l\'encombrement occupé par ces appareils de voie

Christou · Message par **Christou** » 02 août 2016 09:46

En fouillant sur le oueb, on a quand même une idée sur certains rayons de courbure. Exit PIKO, qui est vraiment court aux alentours de 500 mm pour les plus grands. Il n\'y a que les grands rayons ROCO mais c\'est vraiment grand. PECO a réduit son offre il n\'existe plus que le modèle SL 86 et 87 avec un Rayon intérieur: 762mm Rayon extérieur: 1524 mm Longueur: 256mm code 100.

Pour info, les courbes des aiguillages enroulés ROCO R5/6 = 545mm, R9/10 =826mm. code 83. CASADIO code100 courbe intérieure 550mm, extérieure 800mm environ .

Christou · Message par **Christou** » 14 août 2016 21:43

Trouvé chez revdetrain via eBay pour pas trop cher un aiguillage long à gauche Jouef R :671 qui sera affecté à l\'entrée du dépôt et un aiguillage symétrique Jouef/Hornby R: 852 pour les voies du dépôt. A suivre

...

Christou · Message par **Christou** » 22 sept. 2016 23:10

Je retourne à la menuiserie pour les plateaux supérieurs. Il faut que je vérifie le plan de voie avec mes aiguillages. Certains vont s\'Interchanger avec ceux du dépôt.

Christou · Message par **Christou** » 23 sept. 2016 23:12

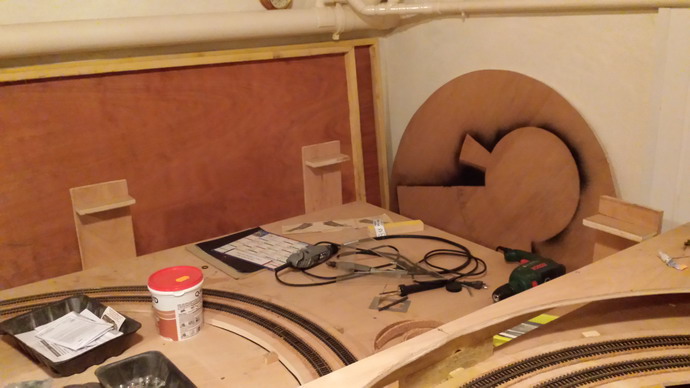

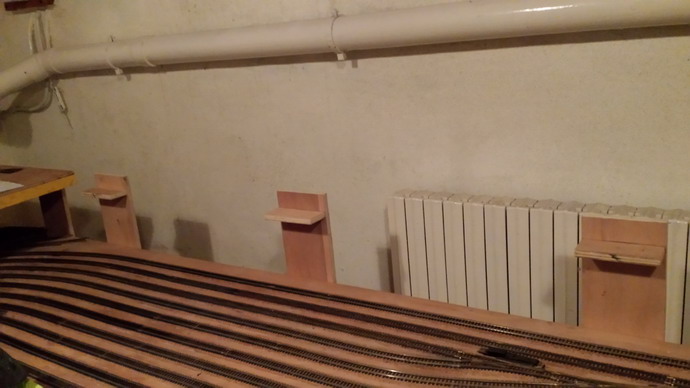

Pose des chandelles qui servent à pivoter les éléments de plateau. Ceux-ci d\'ailleurs vont être renforcés par des traverses pour rigidifier le plan de roulement car le CP de 10 est souple...

Tibrus · Message par **Tibrus** » 24 sept. 2016 07:54

Tu prends de l\'avance là

Christou · Message par **Christou** » 28 sept. 2016 23:37

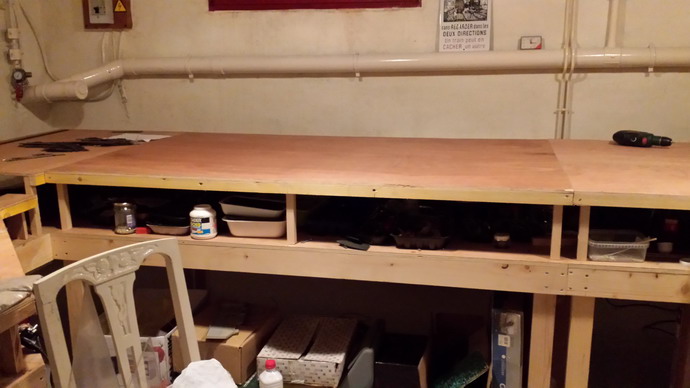

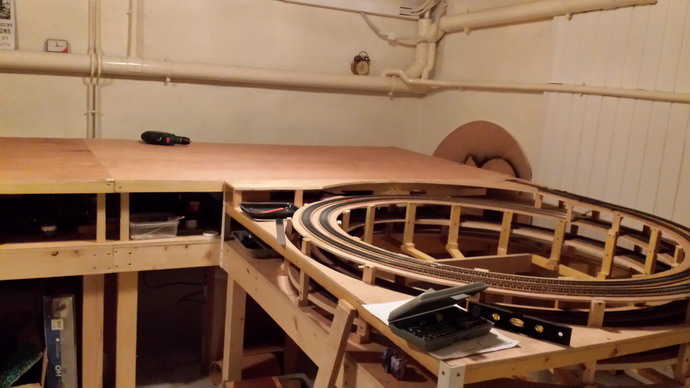

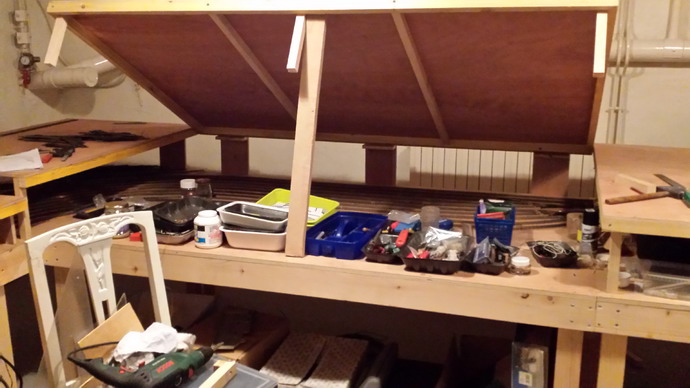

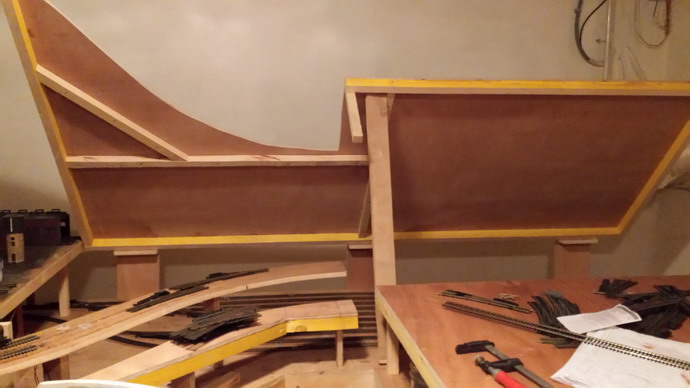

La menuiserie continue....

Il me reste a régler les écarts et percer les tasseaux d\'extrémité pour boulonner les plateaux entre eux à la phase finale...c\'est à dire aiguillages et signaux motorisés et électrifiés installés.

Christou · Message par **Christou** » 03 oct. 2016 22:15

Stand by pour cette semaine.............pour séjourner en Normandie

Christou · Message par **Christou** » 12 oct. 2016 20:44

Le stand by se prolonge..............merci Windows10 anniversaire qui plante les PC. J\'avais des fichiers importants à transmettre qui étaient sans sauvegarde externe. Des heures pour remettre tout ça d\'aplomb avec de l\'assistance en ligne presque nulle... :woohoo:
