Signalisation mécanique

[Christou]

Franchement, Claude. Sûr que cela me rendrait service

Voilà la série équipée de tous leurs accessoires...YAPUKA les rendre fonctionnels... :side: :side: :side:

[Pacific]

Justement je viens de finir de scanner à l\'instant :P je t\'envoie cela sur ton mail

[Tibrus]

Sacré montage dit donc
Tu vas les patiner un peu pour casser la couleur plastique claire ?

[Christou]

Tibrus écrit:

Sacré montage dit donc
Tu vas les patiner un peu pour casser la couleur plastique claire ?

Ils sont peints avec de l\'Humbrol 64 gris mat...la teinte est très proche de la couleur du plastique original sauf quelques accessoires plus foncés maintenant de la même couleur gris béton. Ils seront patinés avec de la terre à décor une fois mis en place.

Claude, j\'ai reçu les 15 premières pages. Mon oeïl a tout de suite été attiré par le schéma de connexion d\'un groupe de signaux... :P

[Pacific]

Envois terminés....à toi les secrets de la signalisation mécanique unifiée :cheer:
Maintenant nous attendons la concrétisation sur le réseau :laugh: :laugh:

[Christou]

Un grand merci Claude. Documentation instructive et indispensable pour éviter les erreurs grossières. Si j\'arrive à concrétiser cette signalisation sur mon réseau, ce sera un exploit. Je songe d\'ailleurs grâce à cette doc, d\'utiliser des micro-contacts électromécaniques actionnés par les moteurs commandant les cibles. Pose pour le moment. Je retourne au réseau qui était en stand by. J\'ai tendance à me disperser...

[frimousselechat]

Bonsoir,

je viens de tomber par hasard sur ce document.

https://www.flickr.com/photos/mark_voge ... 786793755/

Cela pourrait peut être vous intéresser.

Amicallement

[frimousselechat]

Un autre lien

https://www.flickr.com/photos/mark_voge ... 786793755/

C\'est le point de départ du document.
Avec un outil de capture d\'écran on peut récupérer les plans du document.

[Christou]

Merci Frimousse.. Cette doc complète celles que j\'ai. Je vais bientôt revenir sur le sujet. Je dois implanter des signaux en tranchée avant la bretelle coté dépôt . Je crois me souvenir que les mats doivent être à 3 m de la face extérieure des rails et il faut que je prévois une niche dans le mur de soutènement.

[Christou]

Je vais attaquer l'installation de mes carrés violets et d'arrêt absolu en gare de surface couplé avec mes aiguillages entrée sortie. Ce sont des Disques Rouges anciens modèles 12v AC. J'ai utilisé déjà un vieux relais Jouef 9893 qui donne satisfaction.

J'ai trouvé ça sur EBay. Qu'en pensez vous? https://www.ebay.fr/itm/Platine-relais- ... OSwJ4hY9Qw~

[Pacific]

Cela me semble correct pour un clone.....bon le prix pourrait être plus faible, m'enfin

[Christou]

Merci de ton avis Claude. Je n'ai pas trouvé d'équivalent moins cher (je ne te dis pas le prix de l'original..)

[Christou]

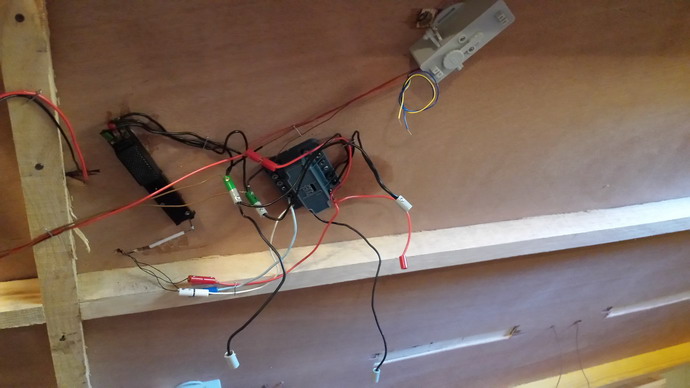

J'ai commandé 7 relais clones du 9893. Le port est gratuit... En attendant, essais du carré violet protégeant la sortie du dépôt. Pas encore raccordé au TCO. La commande actionne simultanémenet deux aiguillages avec moteur Conrad, le nouveau moteur CASADIO de la cible et le relais Jouef. La vidéo montre la manœuvre de la première aiguille de sortie, la cible qui s'efface et le feux violet qui passe au blanc

https://www.dailymotion.com/video/k60LUsyzbmmWSTq7xJR

[Pacific]

J'aime bien le bruit du sémaphore qui claque.....avec les relais du vrai automatisme à son pépère
Aux oubliettes l'Intellibox et l'EcOs je reviens au conventionnel
Ah oui j'oublis que j'en ai aussi mais c'est tellement bon
Euh...c'est l'indicateur de vitesse dans le fond près du tuyau

[Christou]

Euh...c'est l'indicateur de vitesse dans le fond près du tuyau

Humm... c'est le mano de l'alimentation d'eau potable......
