Re: Le Réseau dont vous êtes le Héros

Tibrus · Message par **Tibrus** » 25 avr. 2015 19:13

Préparation du compas maison

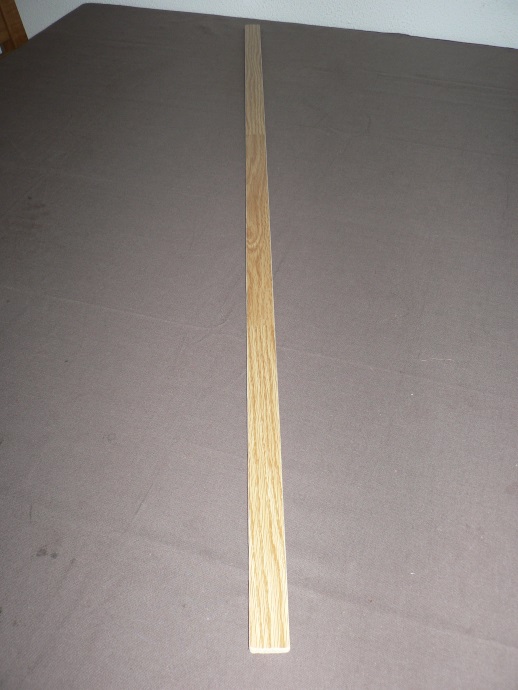

Une latte de parquet flottant qu\'il me restait
Découpe à 30mm de large

Tibrus · Message par **Tibrus** » 25 avr. 2015 19:15

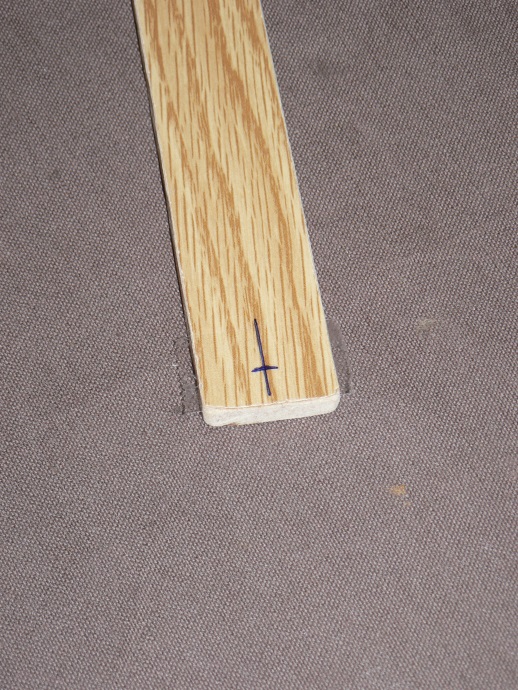

Puis on pointe, ce qui servira de centre de rotation

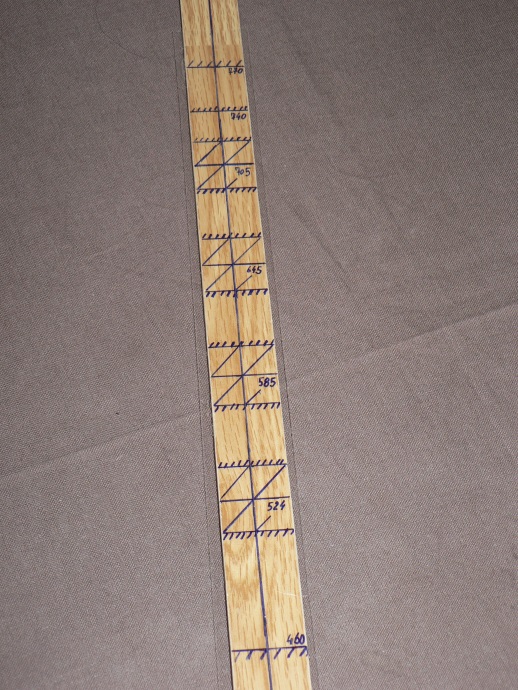

Et les différents rayons pour les bords des planches et les axes de voies, et les largeurs des voies

Didier COUNASSE · Message par **Didier COUNASSE** » 27 avr. 2015 18:43

Alors+ là je m\'installe avec tout ce qu\'il faut .... notre Tibrus se lance enfin

Tibrus · Message par **Tibrus** » 27 avr. 2015 18:46

Se lance se lance c\'est vite dit

Didier COUNASSE · Message par **Didier COUNASSE** » 27 avr. 2015 18:47

Si si si , je sens comme un brin de folie de ..... modéliste en herbe

Tibrus · Message par **Tibrus** » 03 mai 2015 16:18

Bon ben c\'est pô gagné la réalisation je dirais

Alors voici un premier jet d\'idée concernant les planches, la mise en place des tiges filetées et des supports pour cette hélïco

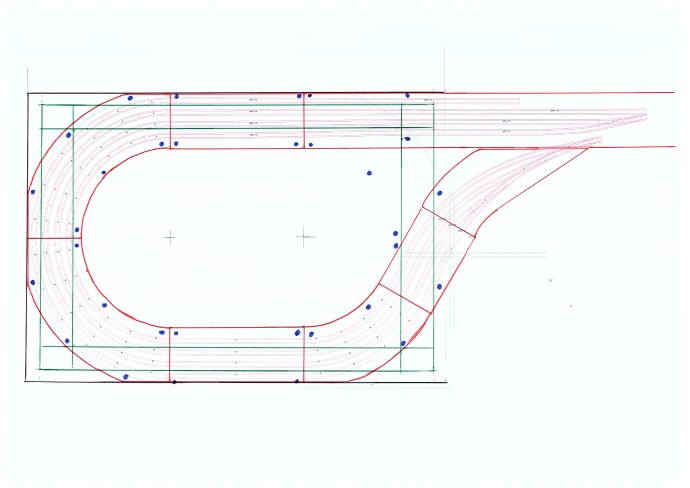

Alors le niveau le plus bas ci-dessous
En vert, soit une armature en bois ou une armature en ferraille pour supporter le tout
En rouge les bords des planches ou seront posées les voies
En bleu les trous pour les tiges filetées. Tous les trous ne sont pas présent pour cause de problème avec la voie du niveau supérieur

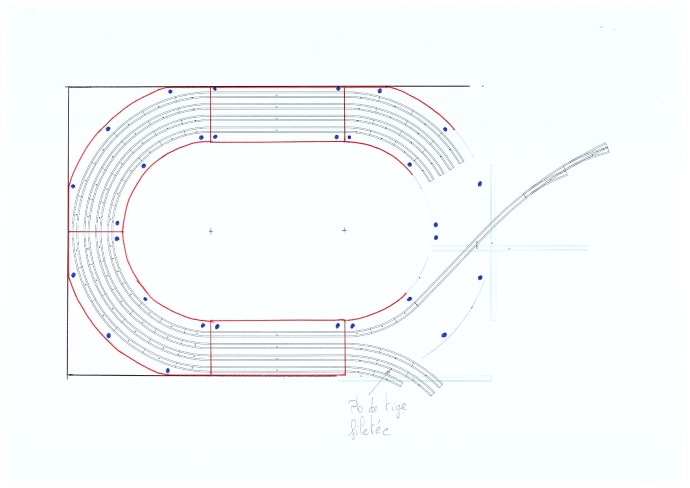

L\'étage suivant
Ben le plus gros problème et il va me falloir modifier le plan de voie c\'est la tige fileté au bout de la flèche.
Elle tombe en plein milieu et j\'ai peur qu\'elle engage le gabarit

Et pour les cercles qui vont permettre de monter petit à petit
La contrainte que j\'ai c\'est la Longueur L de 1480. Du coup je me suis appuyé la dessus pour tout créer
Les différents rayons des planches et axes de voies sont notés
Les planches droites ont également leur longueur de définie

Pacific · Message par **Pacific** » 03 mai 2015 16:24

Les idées sont là mais difficile de t\'aider, c\'est sur place que cela se joue :unsure:

Tibrus · Message par **Tibrus** » 03 mai 2015 16:26

Du coup, je pense que je vais essayé de faire une impression sur de l\'A3 pour avoir une autre échelle que le 1/12 des impressions précédentes

A+

Tibrus · Message par **Tibrus** » 03 mai 2015 16:30

Pacific écrit:

Les idées sont là mais difficile de t\'aider, c\'est sur place que cela se joue :unsure:

Je me doute que c\'est pas facile pour vous :laugh:
Déjà moi en étant sur place et en ayant les idées en tête c\'est pas simple alors .....

Mais bon j\'ai jamais autant avancé du coup je suis positif :P

Pacific · Message par **Pacific** » 03 mai 2015 16:32

Et en + on est avec toi B)

Pacific · Message par **Pacific** » 03 mai 2015 16:35

Après reflexion..... :blink: par la pensée car le 74, ça fait loin de chez moi

mais le cœur y est

Didier COUNASSE · Message par **Didier COUNASSE** » 03 mai 2015 19:57

Pour ce qui concerne ta tige filetée qui tombe mal, pourquoi ne pas utilisé ce type de pièce et ensuite si possible, redéployer une autre tige filetée avec le même système mais dans l\'autre sens

(on voit le type de pièce sur cette photo)

Tibrus · Message par **Tibrus** » 03 mai 2015 19:59

Pour info cela s\'appelle un écrou à frapper
Et oui c\'est une idée

Il me faut valider la possibilité d\'en avoir en diamètre 8 et qu\'il puisse se frapper dans du contre plaqué de 8mm

Didier COUNASSE · Message par **Didier COUNASSE** » 03 mai 2015 20:02

Merci pour ton aide précieuse mon Poto, je n\'arrivais à trouver le terme de ce type d\'écrou.

Apparemment il y X modèle en diamètre :

http://www.alb.be/fr/group/490345/ecrou ... -a-griffes

Tibrus · Message par **Tibrus** » 03 mai 2015 21:05

Bon 11mm de hauteur pour mon contre plaqué de 8mm d\'épaisseur c\'est pas dit que cela soit cool
Je regarderais en surface de bricolage pour voir cela de plus prêt
