Alors j\'ai pas forcément avancé en montage mais plutôt en étude

1er problème (réglé) : le moteur d\'aiguille Conrad et le N. Le déplacement du moteur est bien supérieur au déplacement de la traverse mobile. Heureusement j\'ai trouvé une discussion sur le forum du N avec montage à l\'appui. Dès que je me lance, je vous mettrais mes photos.

2ieme problème (réglé) : Les cœurs polarisés. Donc étude du câblage des aiguilles simple et triple. Résultat des courses si j\'ai bien suivi les fils. Je reste sur une continuité électrique dans les couleurs des photos suivantes

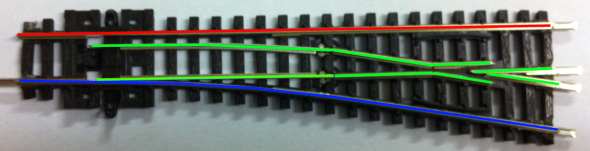

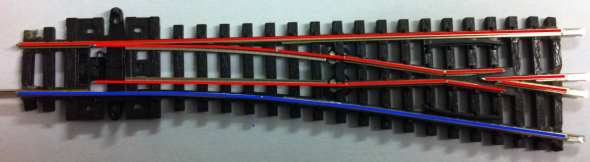

Le simple coté câblage


C\'est la position de la partie mobile qui va imposer la continuité au cœur

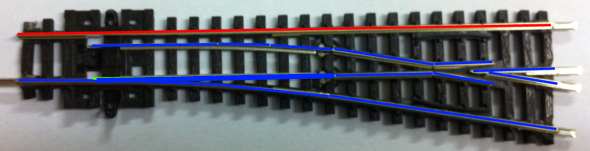

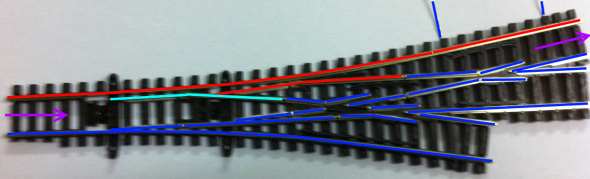

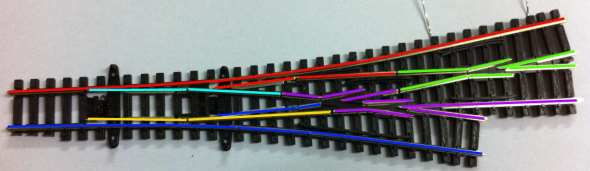

Le triple coté câblage

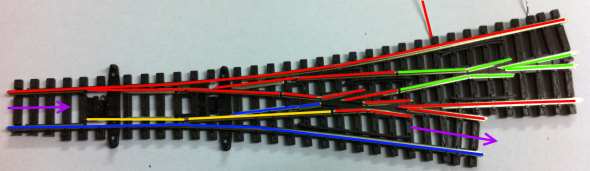

La, deux portions de rails au centre sont en liaison avec les rails extérieur

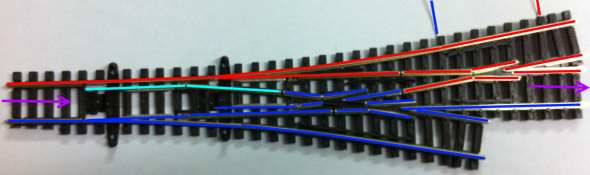

Il faut alimenter en fonction de la direction les deux fils électriques en haut à droite des photos



Et 3ieme problème (en cours) : Je vais mettre cela en digital. Donc je me suis dis, qui indique digital, indique plus besoin de coupure, d\'éclisses isolantes, tout roule de partout sans problème. Du coup je pensais pour éviter tout problème de contact d\'alimenter tous mes morceaux de rails. Mais ............

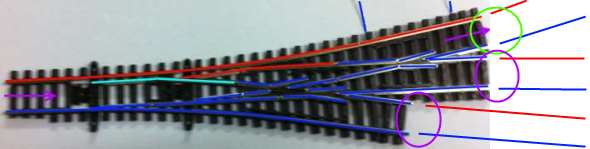

Si on prend l\'image suivante, la voie de circulation est celle du haut et donc les polarités des rails sont OK
Mais pour les deux voies non utilisées il y a un léger problème. Je rappelle que je voulais alimenter ces voies de droites en directe et non par la position de l\'aiguille

[Tibrus]

Du coté des constructions, la aussi j\'ai avancé un peu

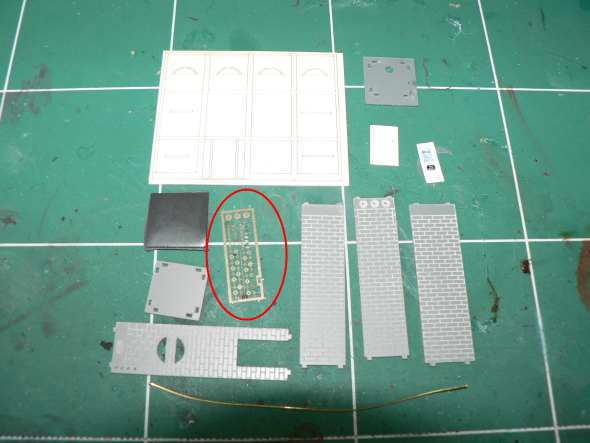

Je suis définitivement fâché avec ABE je dirais. Le notice de montage des isolateurs du poste de transformation est pour moi inutilisable. Les photos sont floues donc pas exploitables
Je m\'en vais devoir chercher sur le web des images pour essayer de comprendre comment monter toutes ces petites pièces. Je plaisante en disant que je suis fâché mais concernant la notice c\'est vraiment pas claire du tout. Et croyez moi il y en a des pièces sur cette plaque de laiton

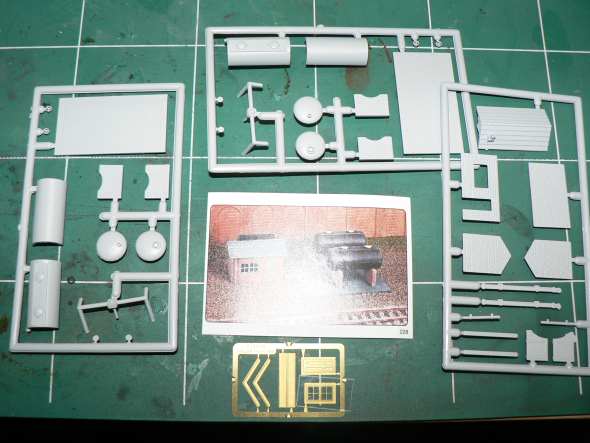

Du coup j\'ai entamé mon deuxième petit kit des chez PATIO Plastic Models

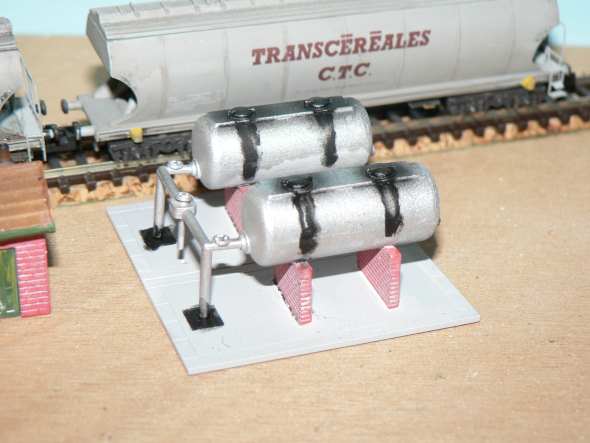

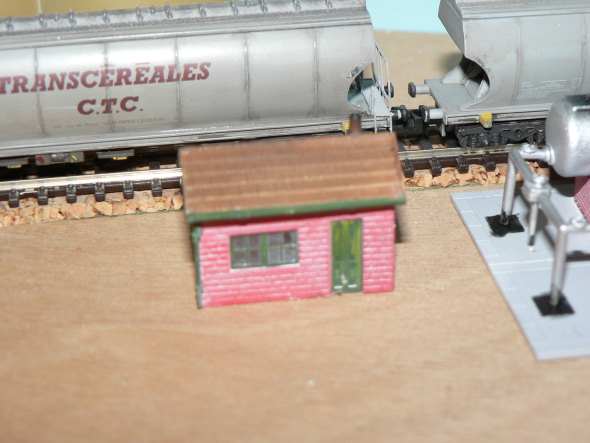

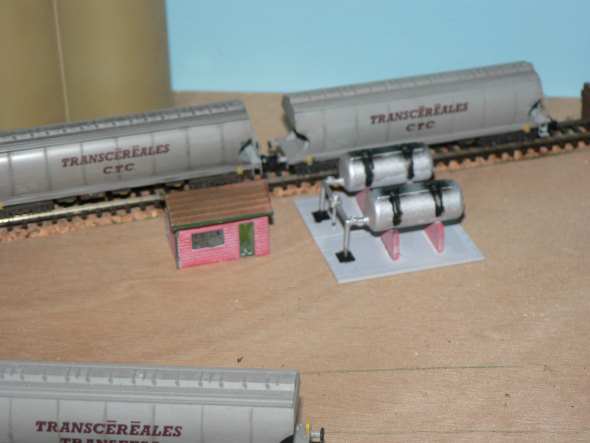

Étant donné que l\'ITE est isolé en campagne et \"loin\" de la gare, il faut bien que la motrice puisse se ravitailler
Je ne sais pas si les cuves resteront à cet endroit de la maquette, on verra.
Il restera surement un voile de patine à passer

[Tibrus]

Tibrus écrit:

Et 3ieme problème (en cours) : Je vais mettre cela en digital. Donc je me suis dis, qui indique digital, indique plus besoin de coupure, d\'éclisses isolantes, tout roule de partout sans problème. Du coup je pensais pour éviter tout problème de contact d\'alimenter tous mes morceaux de rails. Mais ............
Si on prend l\'image suivante, la voie de circulation est celle du haut et donc les polarités des rails sont OK
Mais pour les deux voies non utilisées il y a un léger problème. Je rappelle que je voulais alimenter ces voies de droites en directe et non par la position de l\'aiguille

Bon je réponds à moi même au final
Mon interrogation se posait si la motrice allait de gauche à droite. Hors dans ce cas jamais elle n\'ira sur la voie du milieu ou du bas vu que le trajet est vers la voie du haut. A coté de la plaque j\'étais sur ce coup

Par contre lorsqu\'elle repartira d\'une des voies de droite pour aller à gauche, la il faudra faire attention que le chemin soit tracé sur les aiguilles pour éviter le court circuit

CQFD au final

[aldac]

Tibrus écrit:

Bonjour Tibrus,
Ces deux citernes ne devraient-elles pas se trouver à l\'intérieur d\'une enceinte de confinement étanche avec élévation de murs pour palier à toute éventualité de fuite ou de débordement de gasoil ?
Ladite enceinte (cuve) de confinement devant avoir une capacité totale au moins égale à ce que contiennent les deux citernes.

[Tibrus]

Heeeeeuuu joker :P

Une loi impose-t- elle la mise au norme ?

Bon la partie enceinte sera surement un grillage
Quand a la recupération, c\'est enfoui.
Les grilles en bout de tuyau le montre

[Didier COUNASSE]

Salut Tibrus,

pour ton grillage du tule, c\'est nickel !

Edit 09 mai 2013 :

Tibrus,Tu es puni que nous n\'avons pas de suite au niveau de ton diorama fonctionnel ?

[Tibrus]

Non non pas de punition mais les mêmes occupations que toi

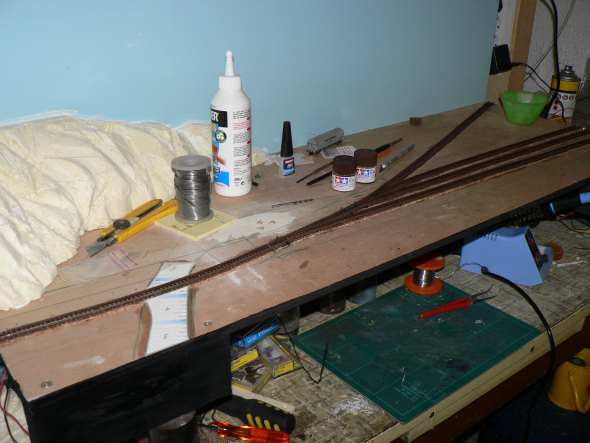

Pose des voies, fixation avec de la colle à bois pas endroit


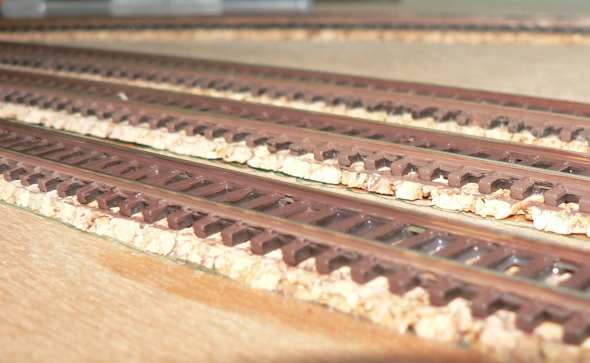

Application de peinture Tamiya XF10 et XF64


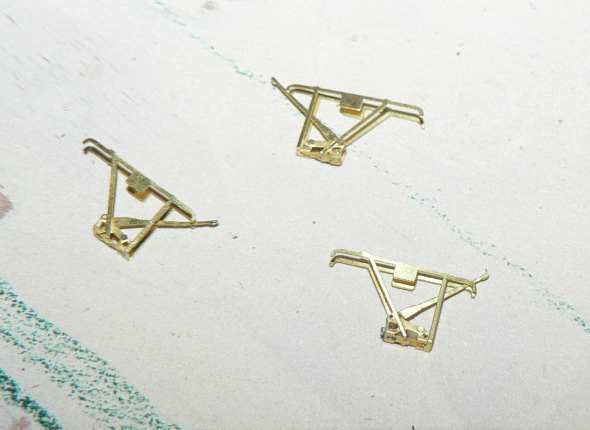

Préparation des commandes d’aiguilles en laiton

[Didier COUNASSE]

Ben dit donc .... cela semble très prometteur .... attention à ton cahier de charge en temps, .... le chorono tourne et si tu veux exposer .....

Moi j\'ai passé deux heures dans mes courbes mais c\'est le bord.... sur mon réseau .... :unsure:

[Tibrus]

L\'autre diorama est Ok
Comme c\'était celui-ci que je devais exposé c\'est nickel

Le céréales killer c\'est du bonus donc fini ou pas..........
Et je me suis même dit que non fini, cela pourrait aussi intéresser es visiteurs et leur permettre de regarder en vrai une montagne en styro, une voie ballastée, .....

[Didier COUNASSE]

L\'idée n\'est pas mal ... si j\'étais un visiteur, néophyte ou pas, je serais effectivement intéressé de voir, et qui sait, de pouvoir échanger avec l\'exposant sur ses techniques et autres astuces, ....

Bonne journée B)
(matinal à ce que je vois .... moi boulot)

[Tibrus]

Oui c\'est aussi pour cela que toutes les photos que j\'ai de l\'autre diorama se trouve dans un classeur
Ainsi le visiteur pourra les feuilleter et se faire une idée (et échanger) sur la réalisation

Matinal ? Un peu comme tous les matins je dirais et 7H/16H aujourd\'hui
Donc normalement au retour, je pourrais ballaster, enfin j\'espère si les enfants ne me sautent pas dessus

[DS68]

Tu avances bien et ton travail est toujours propre et soigné. Je suis admiratif comme tout est rangé lorsque tu bricoles. Chez moi, c\'est toujours le b..... mais dès que je range, je ne trouve plus rien.
Je pense qu\'effectivement, les visiteurs peuvent être intéressés sur la façon de faire un relief, une voie ballastée... Le fait d\'avoir un classeur à feuilleter est aussi un plus. N\'oublie pas de mettre une étiquette à feuilleter sans modération. Bonne continuation

[rako25]

Bon je vois que je ne suis pas le seul à être un peu b....... mais j\'ai toujours été comme ça.
Tibrus très bien ton idée de classeur car cela permet de voir les différentes étapes du montage, en tout cas comme d\'habitude tu fais de l\'excellent travail et je suis toujours admiratif.
Bonne continuation

Roger

[Tibrus]

Question du B...... faut pas croire ce que l\'on voit sur les photos
Je suis comme vous, a en mettre de partout

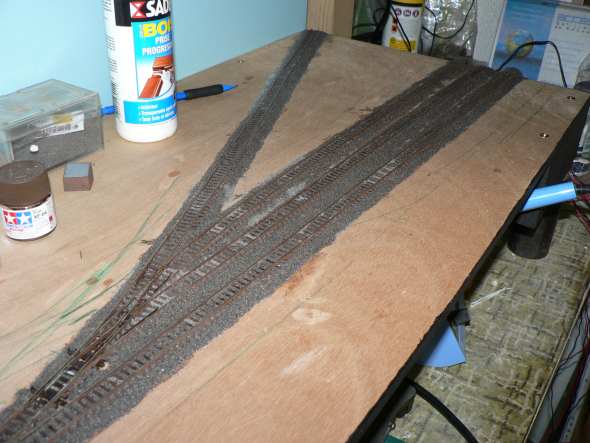

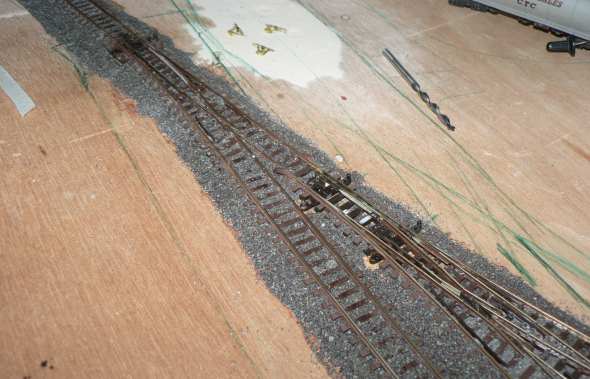

Bon le travail de la fin d\'après midi fut consacré au ballastage

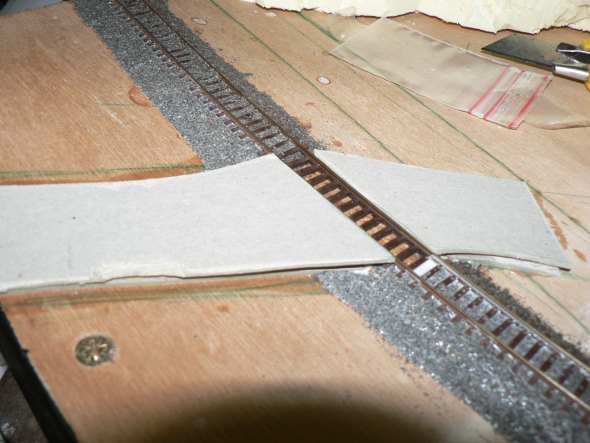

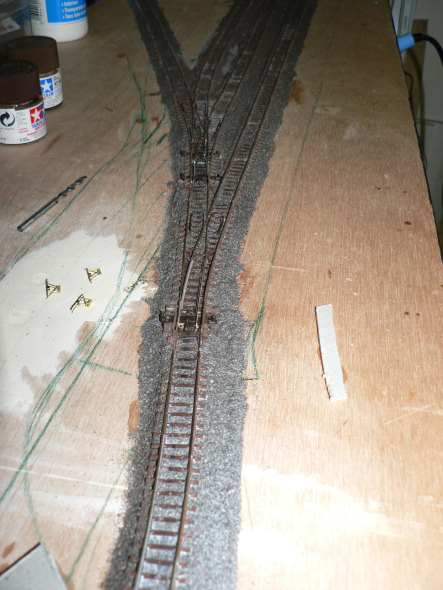

Une petite simulation de la route à l\'emplacement du PN

[Didier COUNASSE]

Dit moi mon grand \"N\", as tu placé une épaisseur en dessous de tes rails ou juste placer à même la planche et ensuite ballastage ?
