0n30 (1/48)- Quartier artisanal et surplus militaire

[péssé]

Au retour de Railexpo 2019 où j'avais présenté 3 modulinos, et en vue d'autres expos, j'ai eu l'envie de bâtir un réseau transportable qui soit un compromis entre un (gros) diorama et un réseau simple, voire simplissime. Je suis (beaucoup) plus décor que "technique(s)"!!!

C'est donc un simple rond de voie, mais dans un décor que je souhaite élaboré que je me suis orienté.
-Échelle 0n30 (1/48).
-Deux modules décorés + 1 technique (pour transfos, outils, casse-croûte, bouteilles...)
-Les modules assemblés seront visibles sur 2 côtés et dotés d'un caisson lumineux (bandes de leds)
-Le tout sera posé sur 2 tréteaux et habillés d'une jupe les dissimulant.

Le sujet: Dans les années 50. Un quartier de banlieue avec ses commerces, ses entrepôts, ateliers et entreprises plus ou moins définis... On y retrouvera quelques clins d’œil à l'actualité et quelques sources d'inspiration...

Une précision: Commencé au premier confinement, cet ensemble est aujourd'hui terminé. Faute d'expos, une présentation ici est une autre façon de le montrer... en attendant.
Pardon pour la qualité des photos... (Cela va s'arranger ensuite)

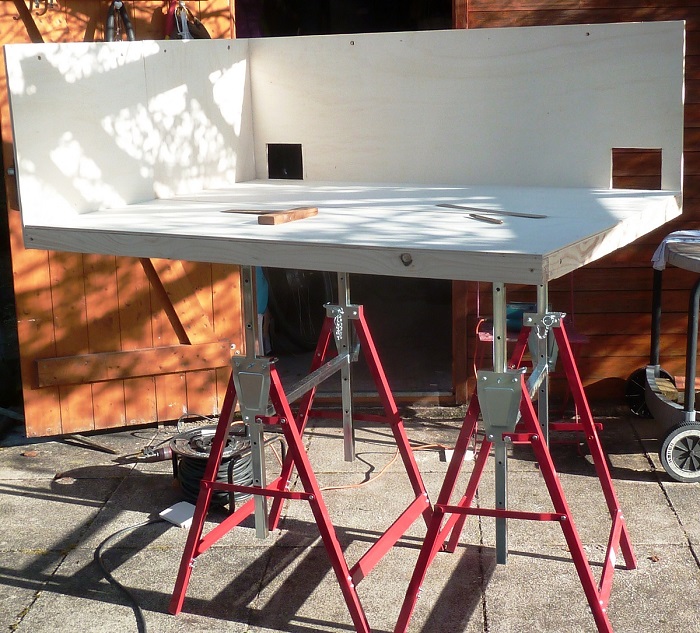

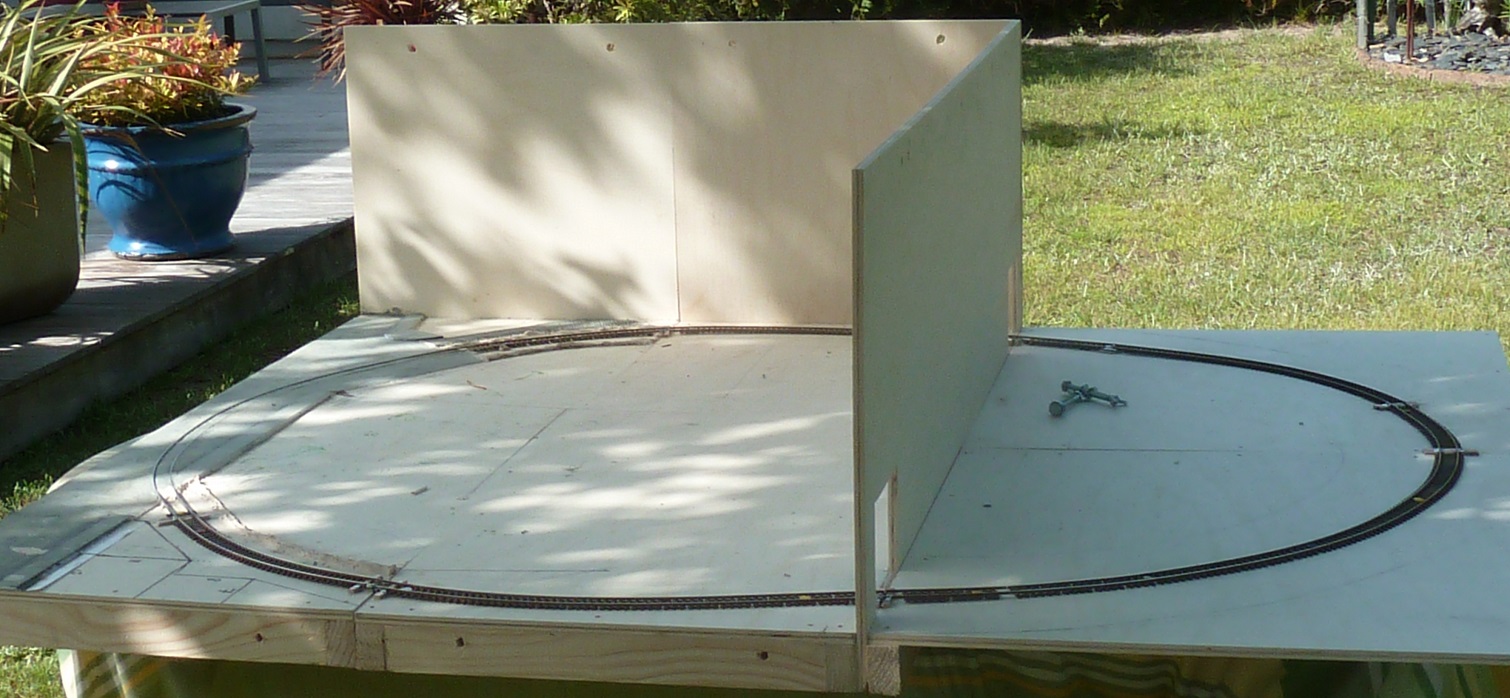

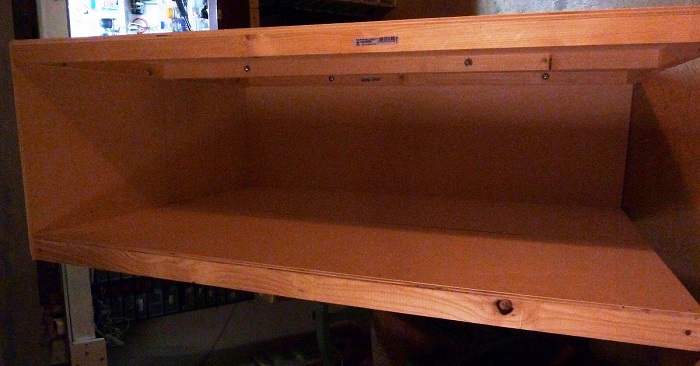

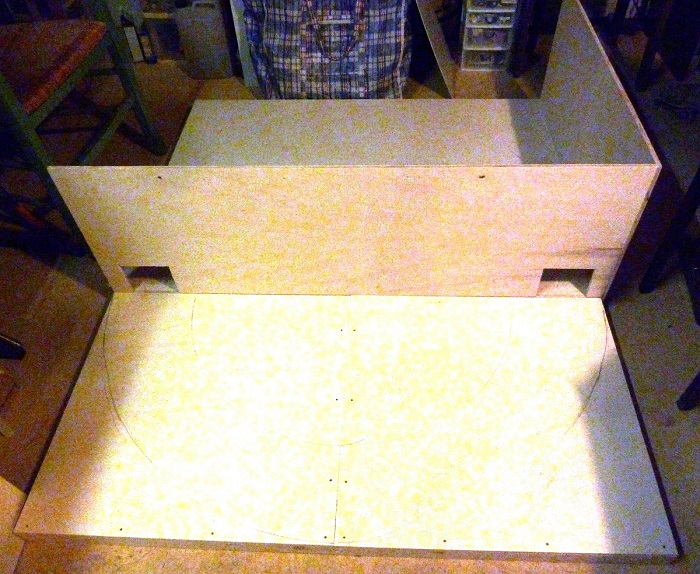

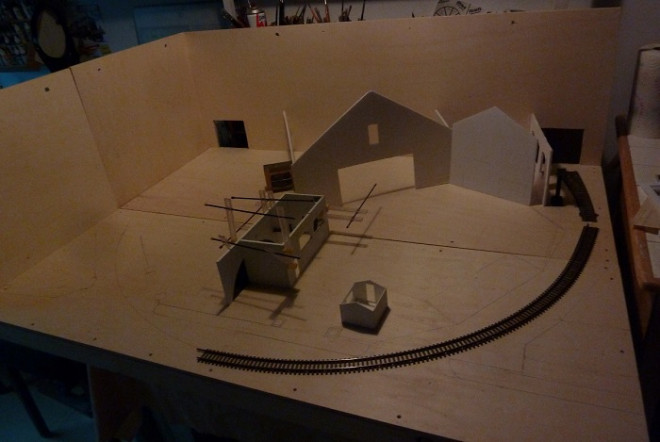

D'abord, la menuiserie :

A suivre...

[péssé]

Une suite... De la gauche du diorama vers la droite...

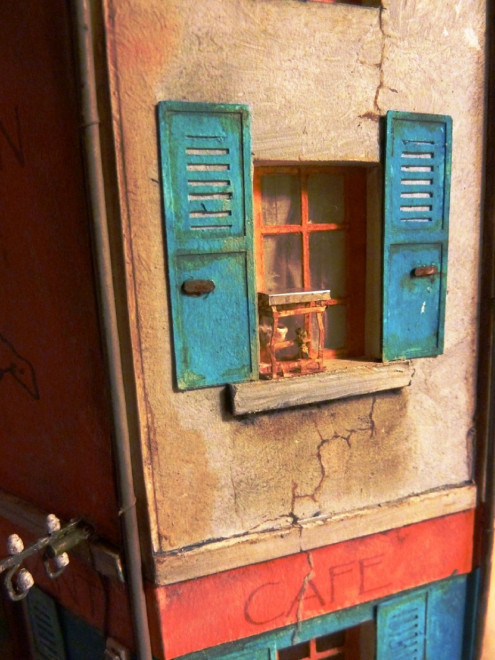

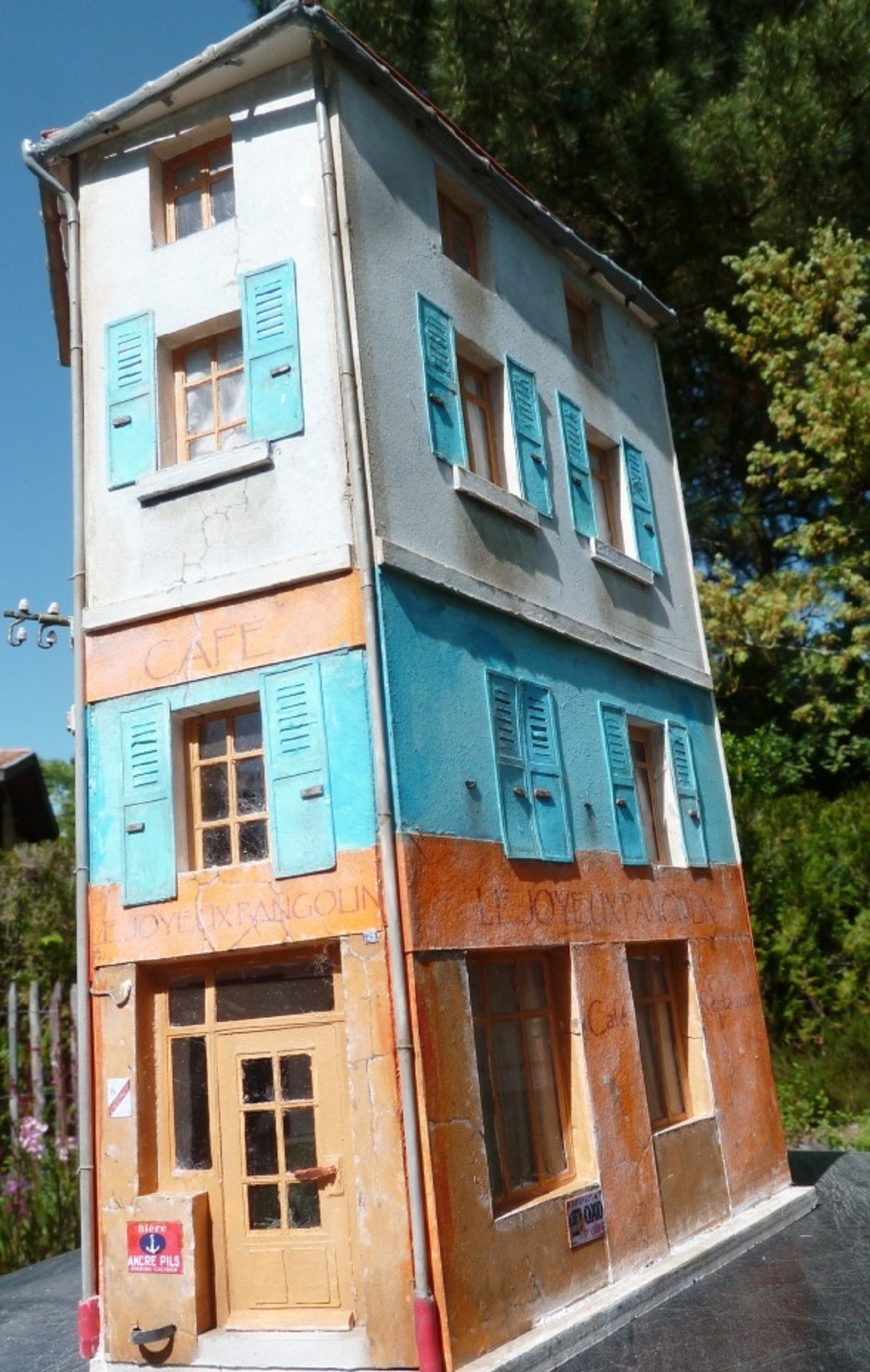

A gauche un immeuble abritant un bar ( au moins, ne pas crever de soif...)
Un peu en retrait sur l'arrière, l'atelier d'un Mal ferrant...

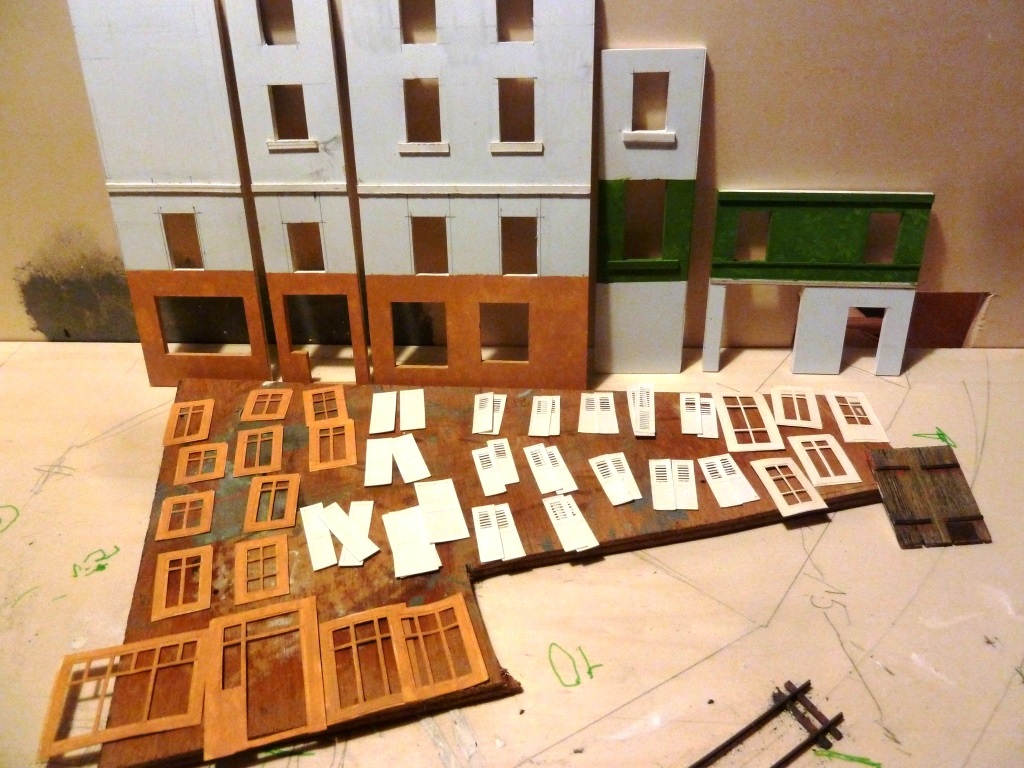

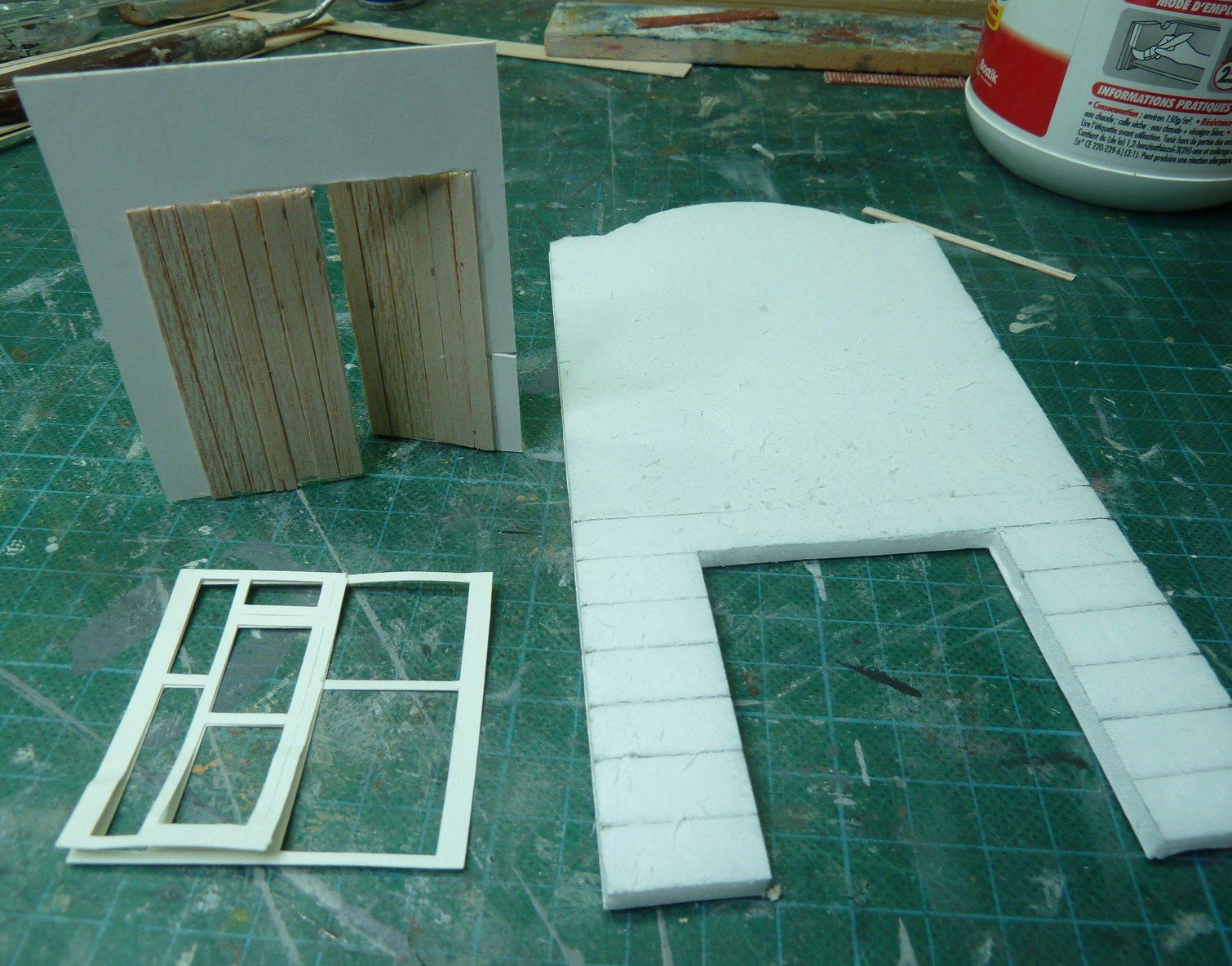

Les pièces détachées:

C'est du forex de 5mm pour les murs et du papier à dessin de 180g pour les huisseries et les volets peints aux Vallejo. Du carton de 1.5 pour les parements.
La porte de l'atelier est en bois d'arbre véritable et carte plastique pour les pentures et la tôle de renfort sur un vantail.
L'enseigne est une impression sur papier à dessin idem plus peinture des fissures en trompe-l’œil.
Les descentes d'eau sont en PVC, les gouttières en barquette alimentaire en alu; tout peint à l'humbrol.
La cage à oiseau en papier à dessin.
Les pubs sont des impressions sur papier photo

A suivre...

[187paultrains]

Bonjour !

Très beau ! Félicitations et bon courage pour la suite (que je vais suivre d'ailleurs).

[péssé]

Bonjour au suiveurs...

Suite des épisodes précédents:

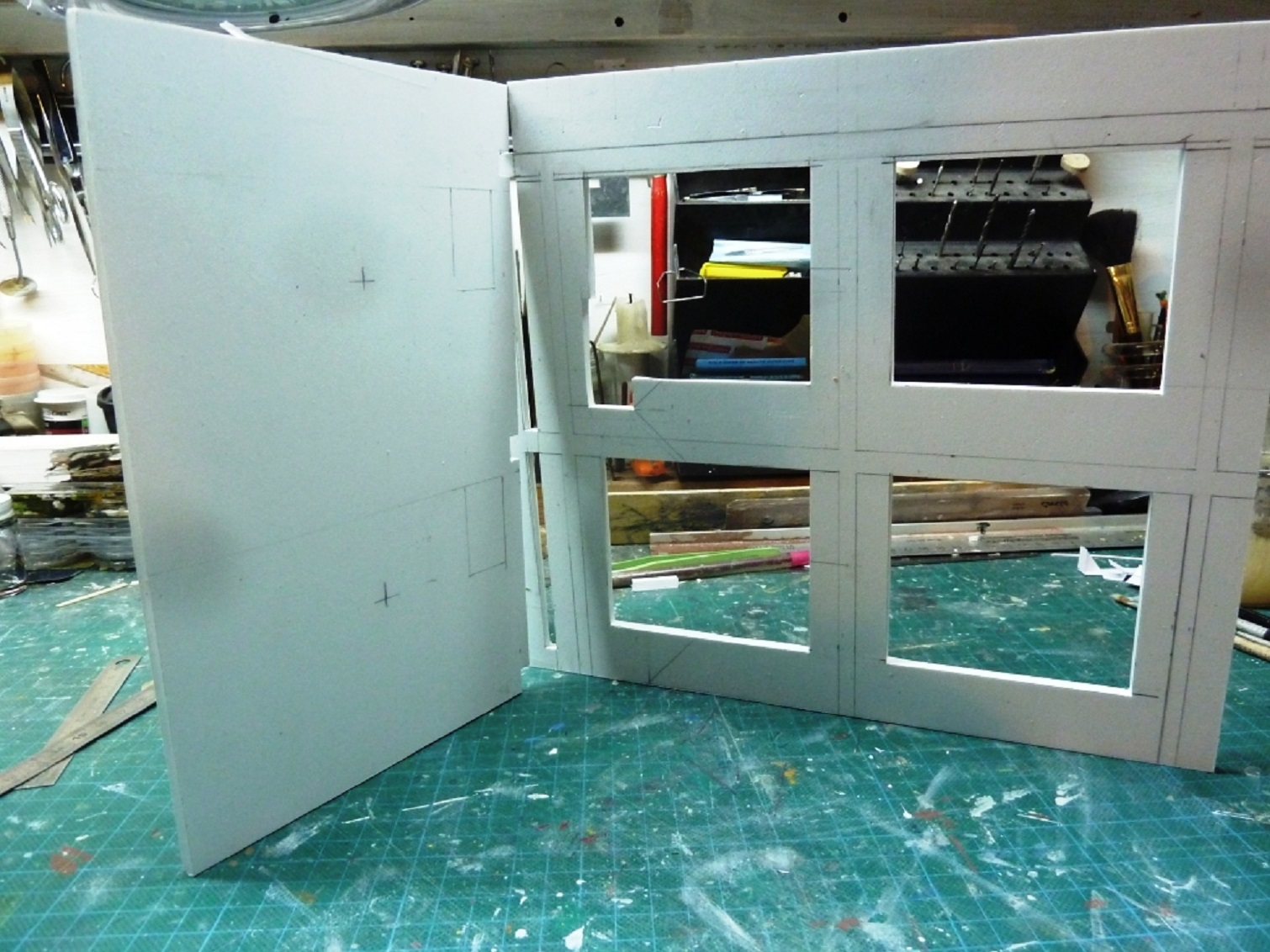

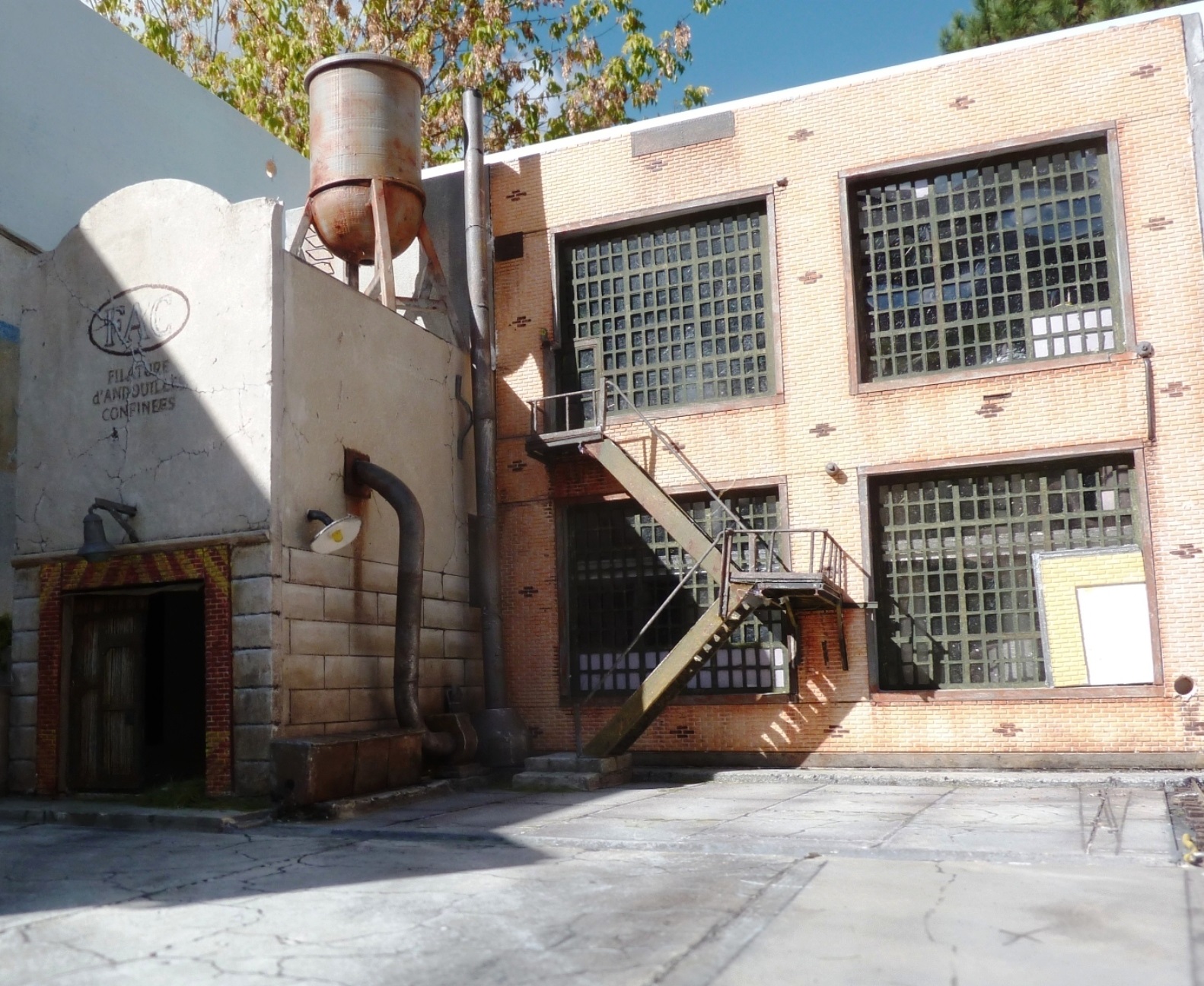

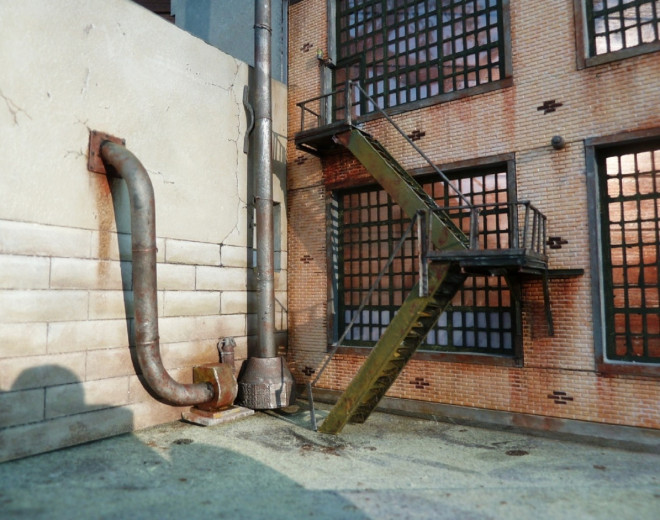

Une usine en L (en forex de 5mm récupéré dans des chutes d'une boite de pub); béton à gauche ( carton mousse pelé), briques à droite. Des baies vitrées ( merci la Silhouette!!), un escalier extérieur métallique ( re merci la Silhouette!!) en papier à dessin 180g.
Des plastiques de récup( arrosage du jardin), des evergreen, des trucs et des bidules ( re re merci la silhouette) et de récup...

La partie béton;

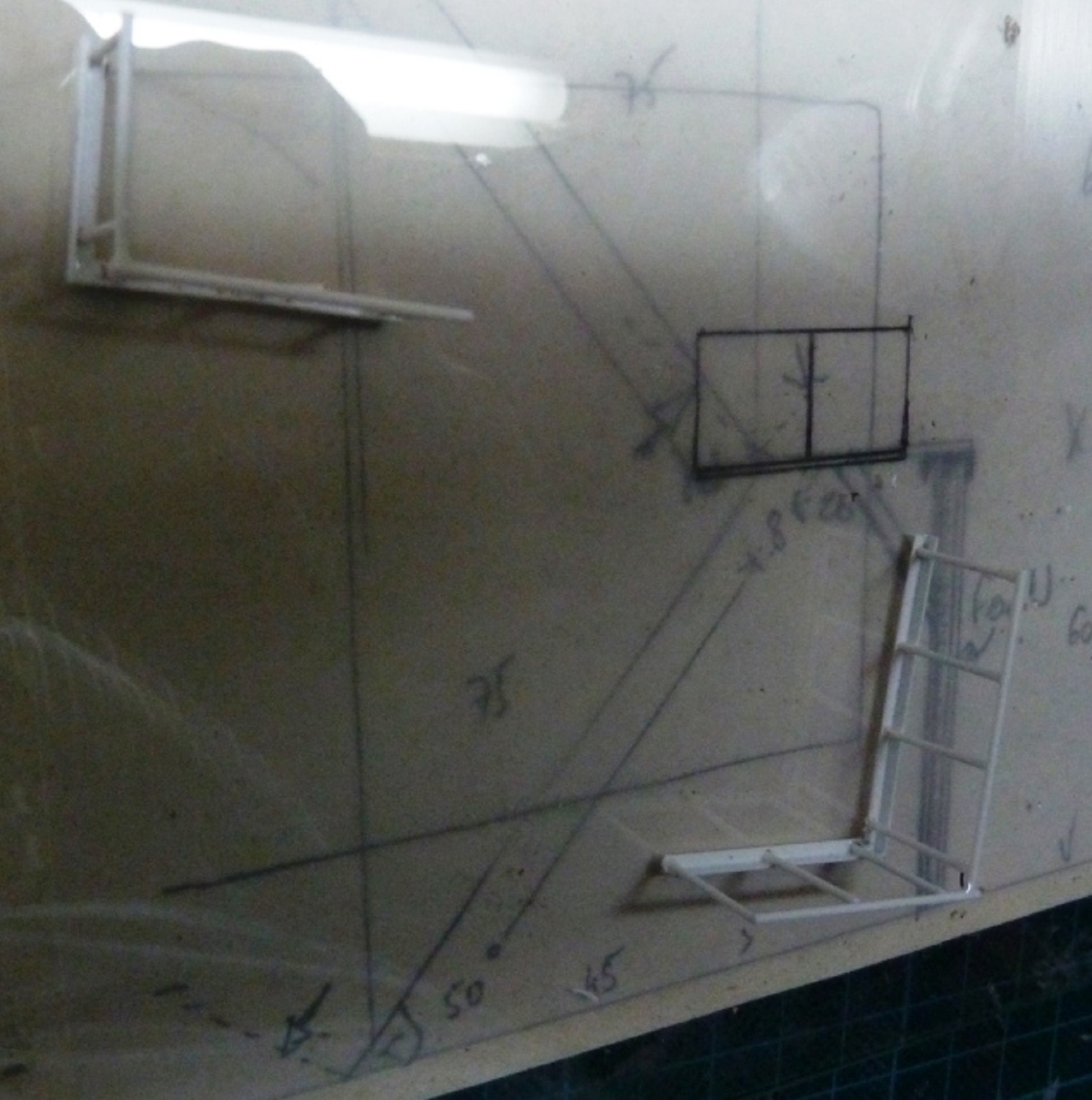

les accessoires et l'escalier en kit

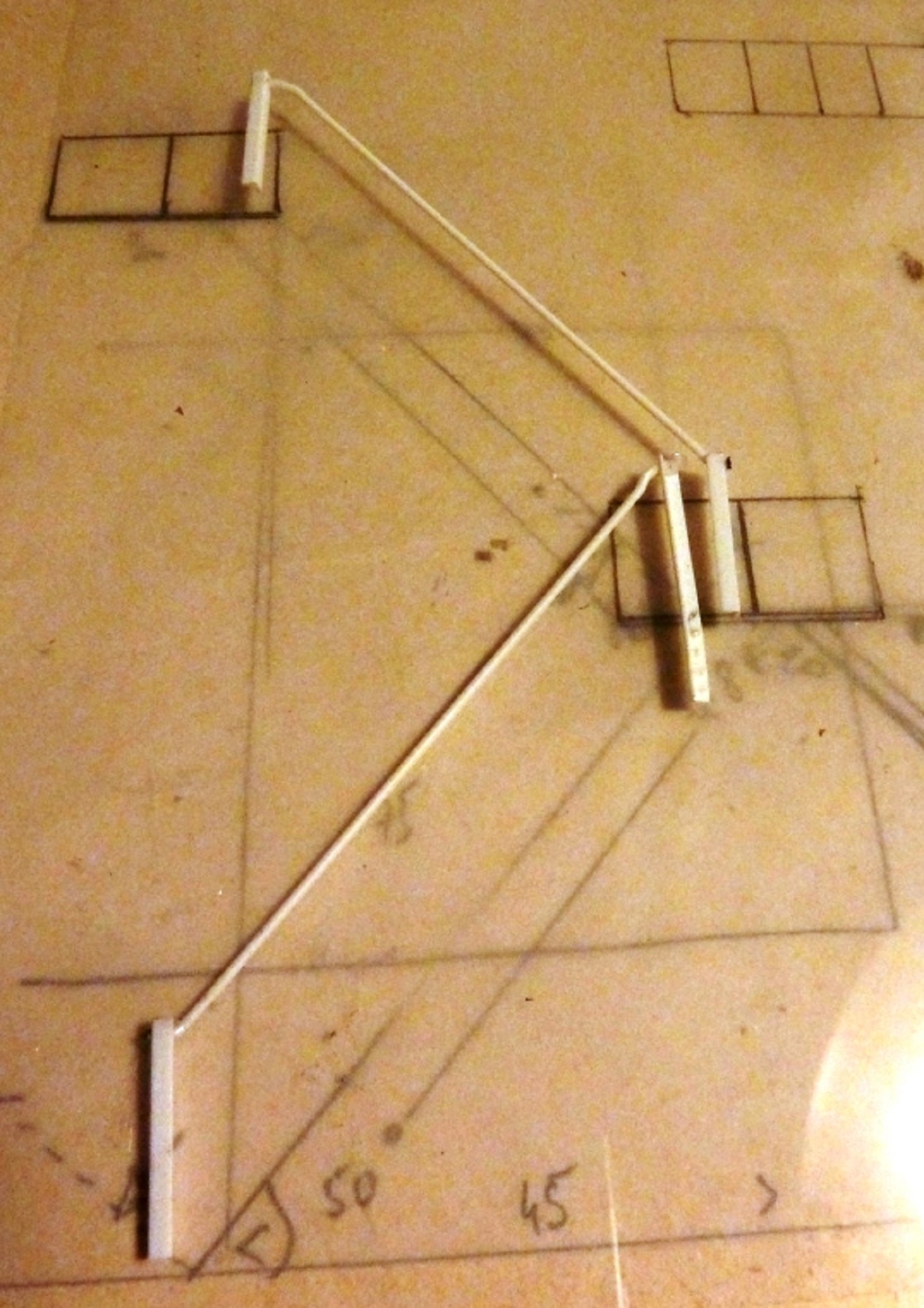

mise en forme de l'escalier

montage à blanc. Les briques sont dans une feuille de chez la Boutique du maquettiste peinte à l'humbrol.

A suivre...

[Cristof60]

Bonjour Péssé ,

tres tres chouette ce que tu réalises là ! Sur le moment j'ai cru que la derniere photo était une vraie usine . L'éclairage
orangé accentue encore la phénoméne , c'est bluffant . L'immeuble est vraiment tres sympa aussi .
Une question : la découpe des lames de volets !!! Tu fais çà au cutter ?

Hate de voir tout çà terminé

[Christou]

Très réaliste. Bravo

[péssé]

Merci des commentaires.

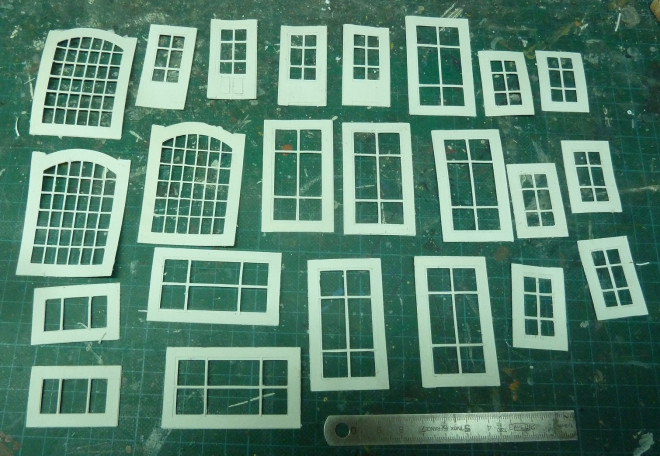

@ Christof60: J'aimerais avoir l'adresse pour faire cela au cutter... Et le temps! Je profite donc de la Silhouette Caméo qui bosse mieux et plus vite. Sur le nombre, c'est économique en plus!
(Et ça marche aussi pour le HO)

Il y a parfois 2 à 3 épaisseurs de papier pour rendre les reliefs des huisseries.

A suivre...

[péssé]

Amis du modélisme, bonjour!

La petite façade du bâtiment en L à gauche du diorama:

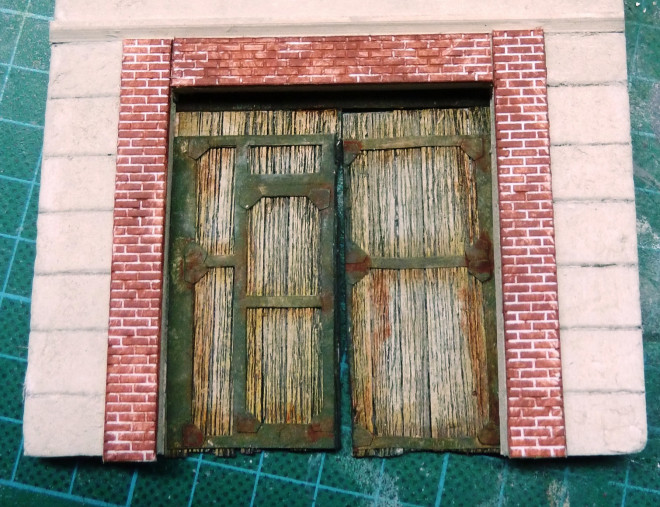

La porte:

L'armature métallique en papier à dessin 180 g (Silhouette)
Les parements de briques en PVC ( La boutique du maquettiste) peint à l'Humbrol.

La porte en bois gravé peint aux acryliques (Vallejo)

La tôle au dessus en véritable PQ SNCF d'origine ( celui qui grattait du temps où l'on voyait les traverses défiler par le trou!!) , plié en plusieurs épaisseurs et collé à la colle à bois :

Le montage du tout sur le mur en carton mousse de 5mm

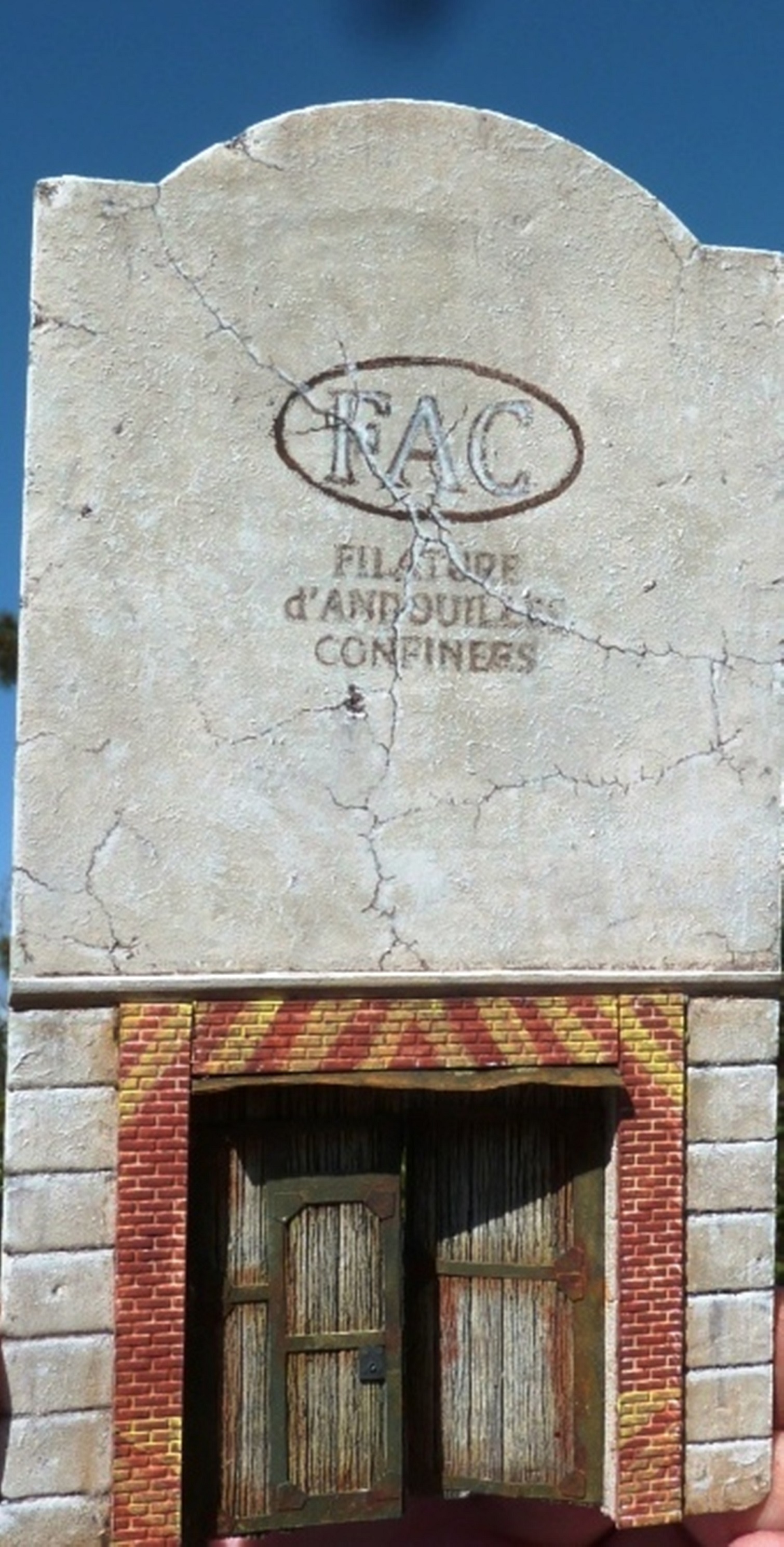

Mur peint en trompe l’œil sur une couche d'Humbrol 28 aux acryliques, avec sa raison sociale .

A suivre...

[péssé]

Le bâtiment de la FAC est en terrasse, il faut le meubler:
Une trappe, polystyrène extrudé, carte plastique et evergreen.:

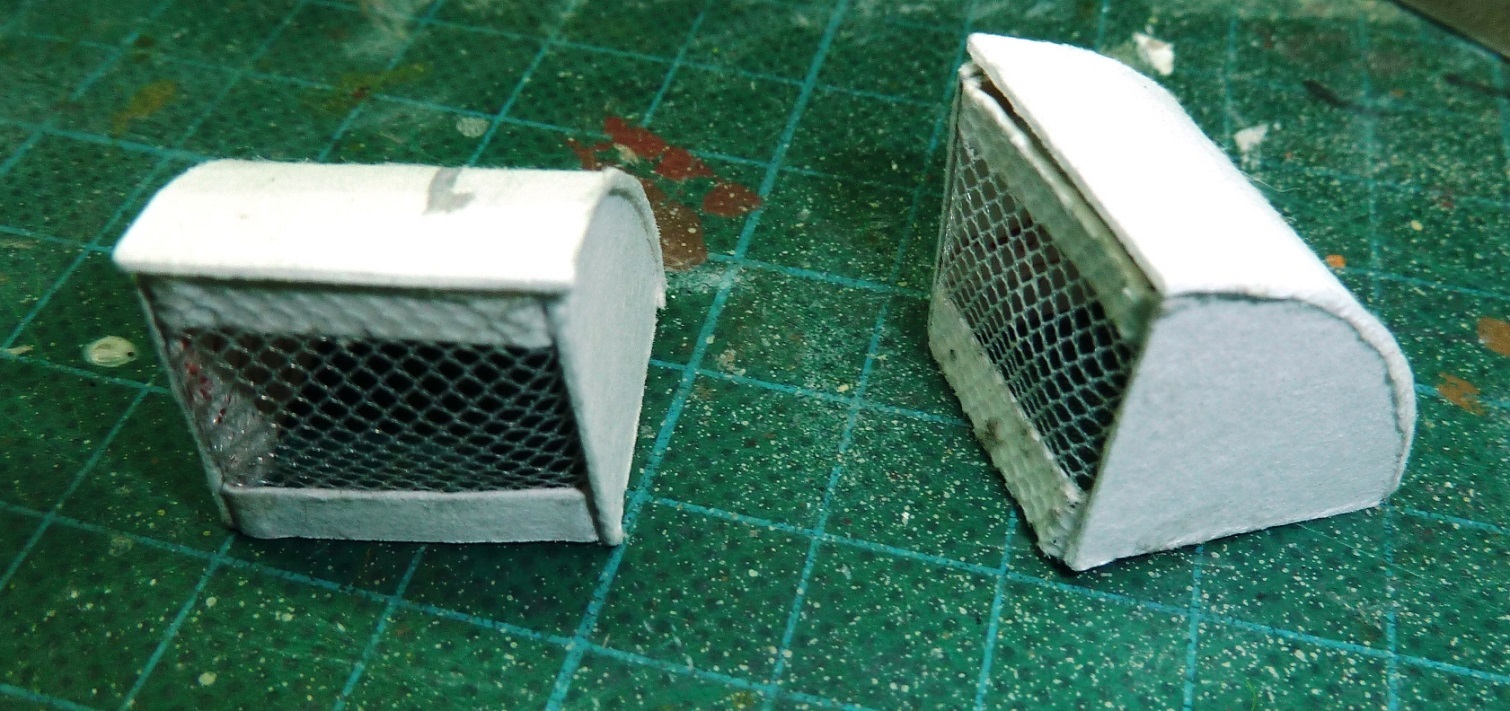

des bouches d’aération:
carton et voile de mariée.

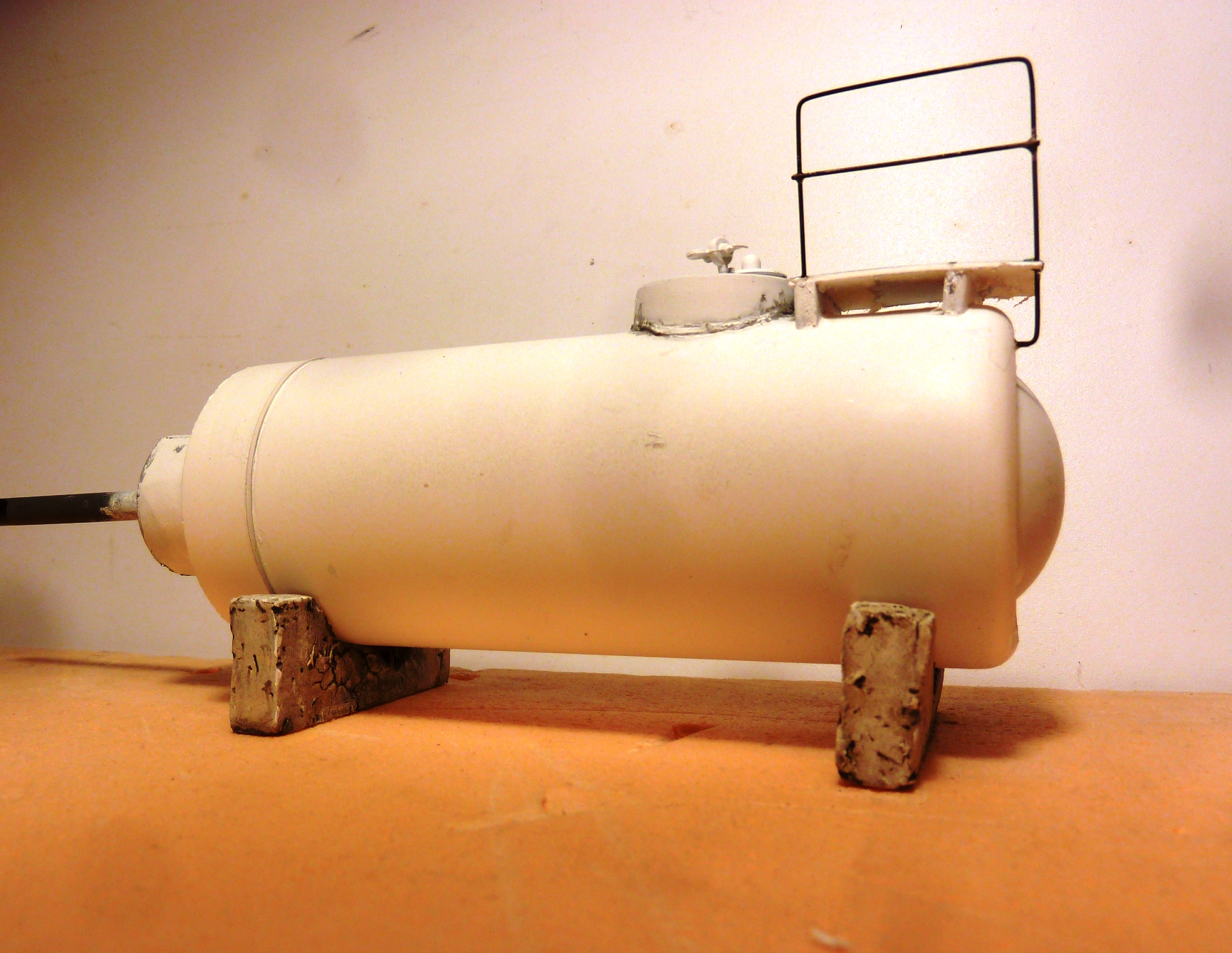

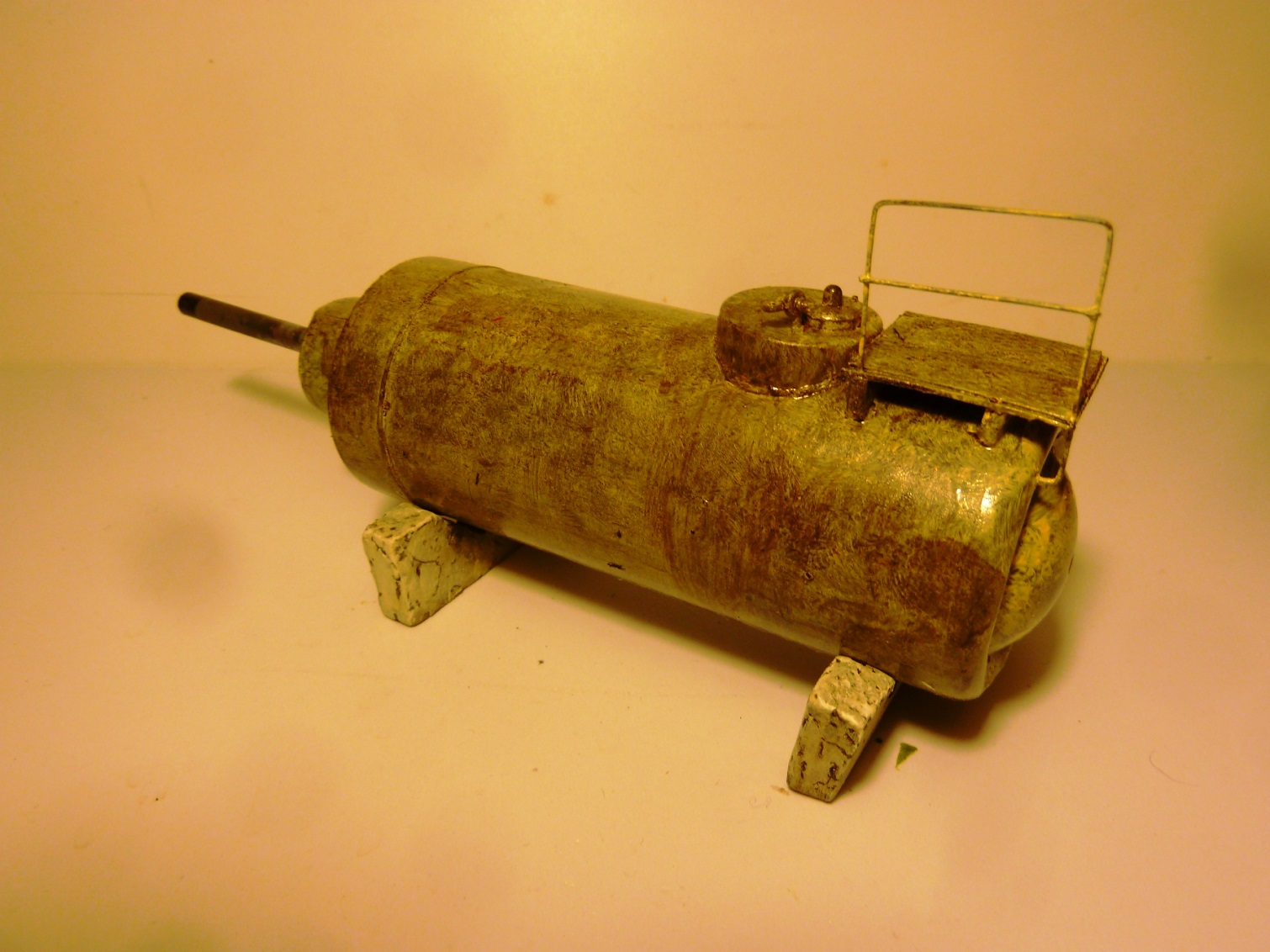

un réservoir d'acide acetylsulfametoxypiridazine micronisé: sans commentaires sur la fabrication, les images parlent d'elles-mêmes.

Et sur la terrasse du petit bâtiment une sorte de château d'eau; impression 3d

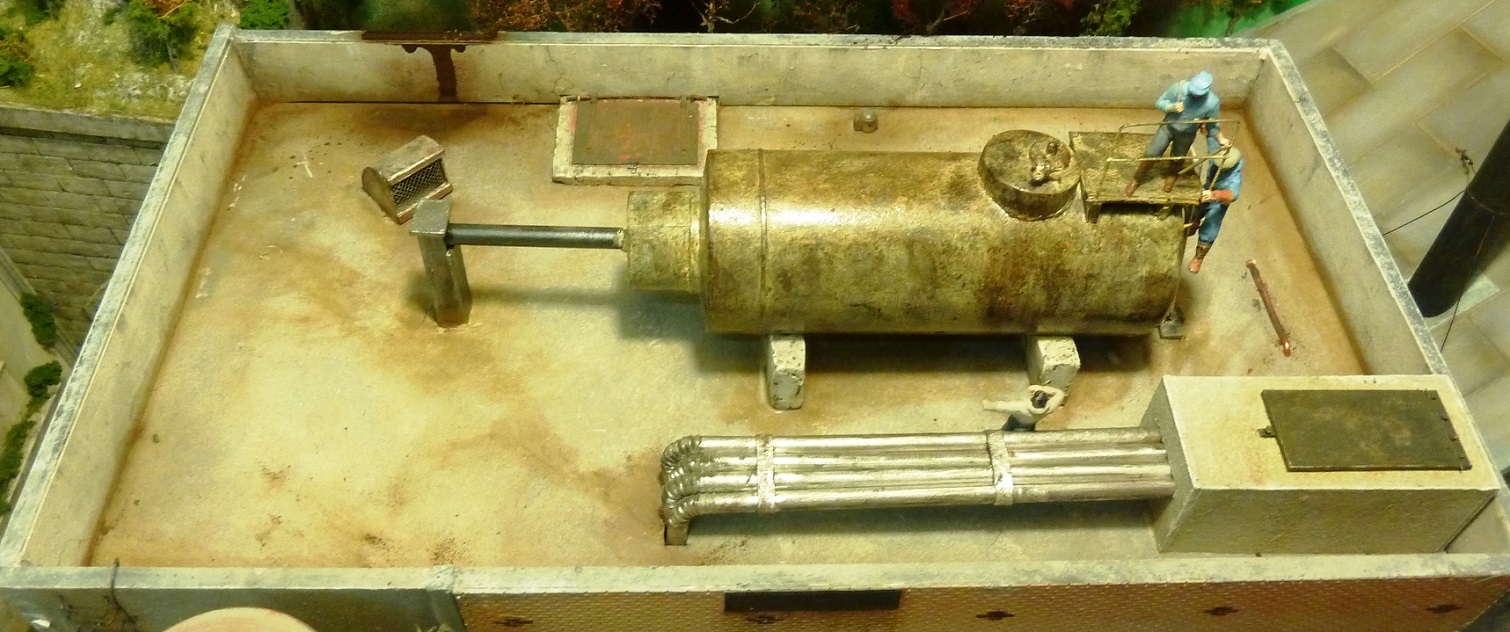

Vue de l'ensemble:

A suivre...

[péssé]

Bonjour,

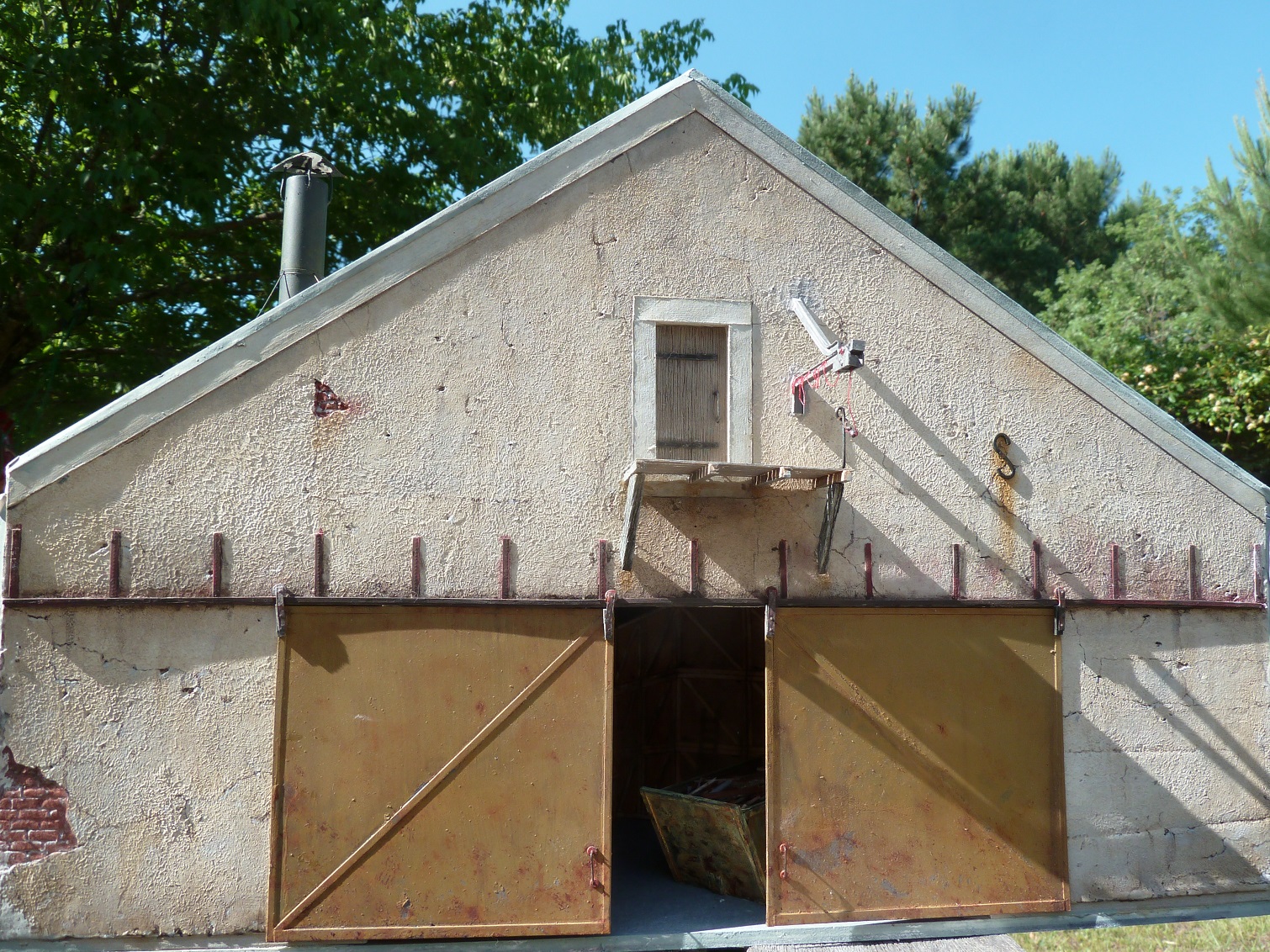

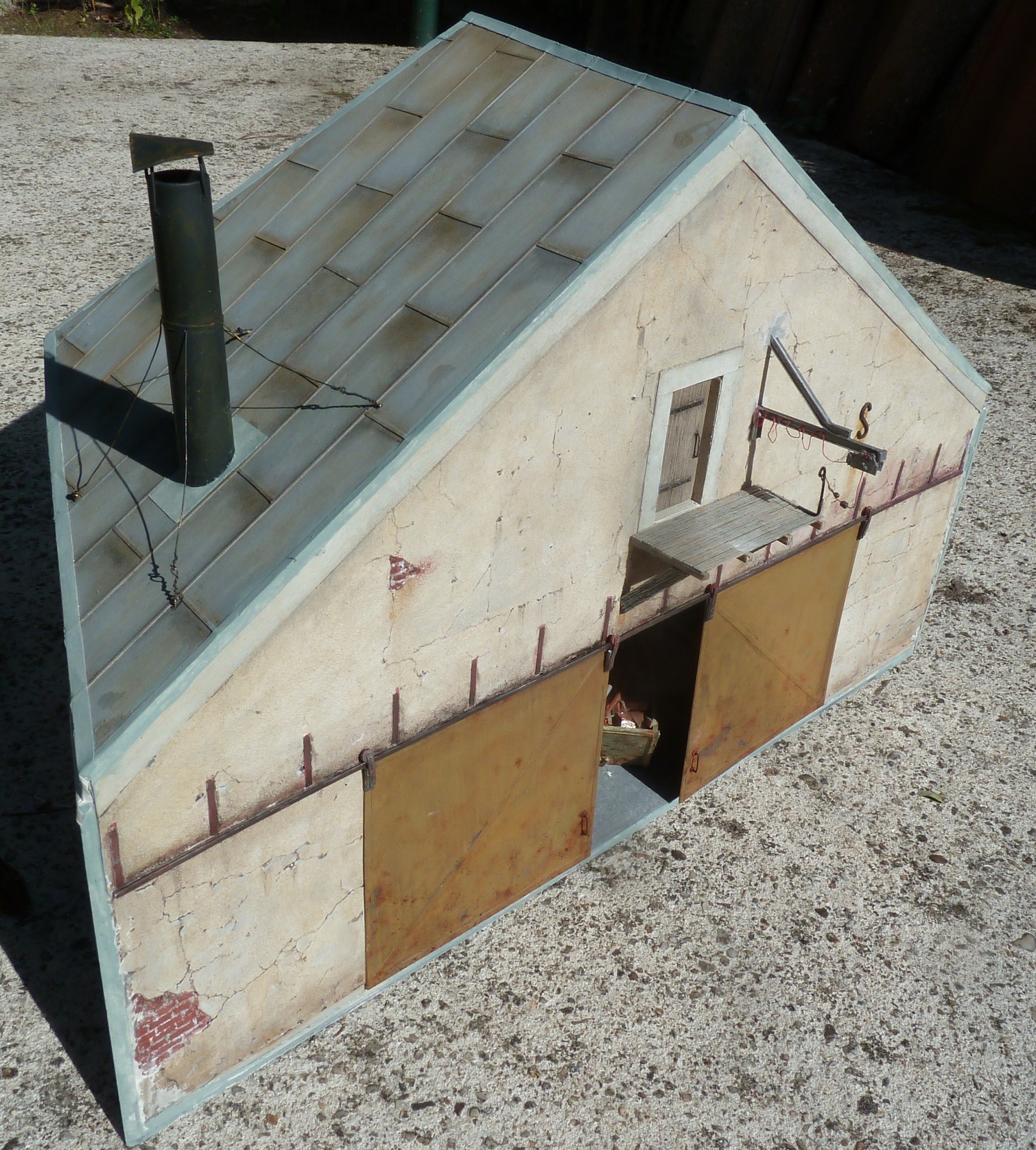

A droite de l'usine, un hangar: Carton mousse de 5mm enduit de gesso.

Puis peint aux acryliques + terres à décor.
L'ancre en fer est un fil électrique rigide recuit et aplati après mise en forme.

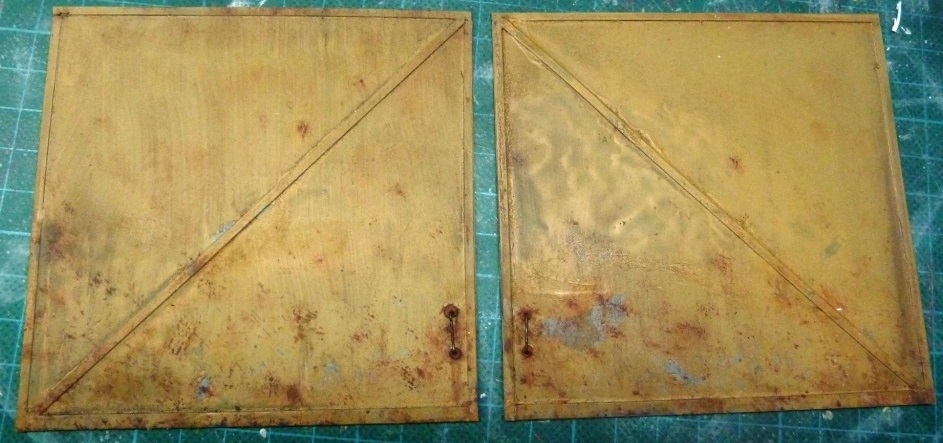

Les portes en carte plastique, apprêtées et peintes aux acryliques + shipping.

L'intérieur est un mélange de trompe-l'oeil en carton de 1.5mm;

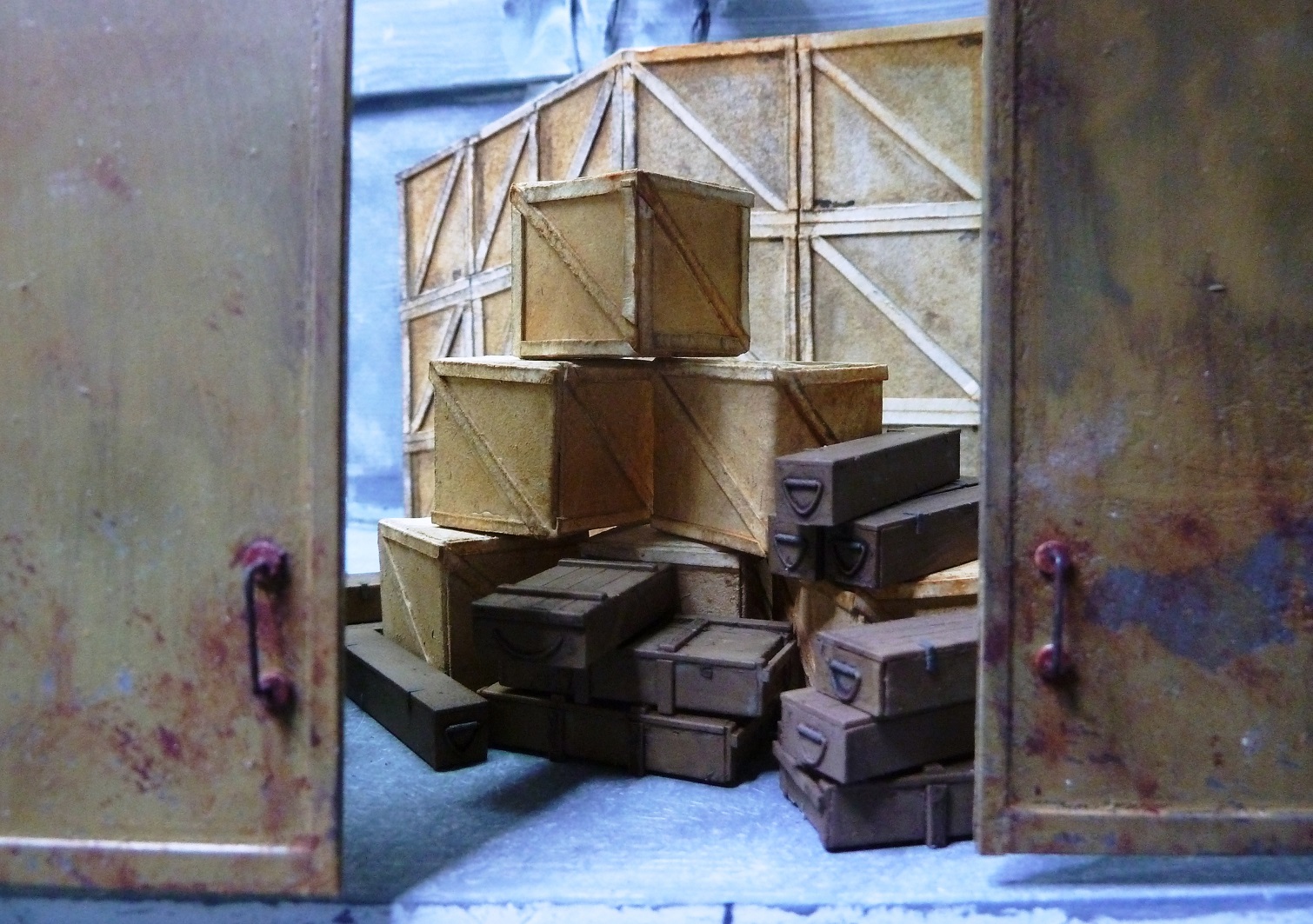

et de fabrication des caisses en papier à dessin + récup Tamiya

La plateforme supérieure en basa et un montage en Evergreen

L'ensemble...

et avec un toit (carton de 1.5 + bandelettes papier à dessin - acryliques et terres à décor. Cheminée en tube plastique de récup et laiton)

A suivre...

[Picasso74]

superbe... bravo

[péssé]

Merci!

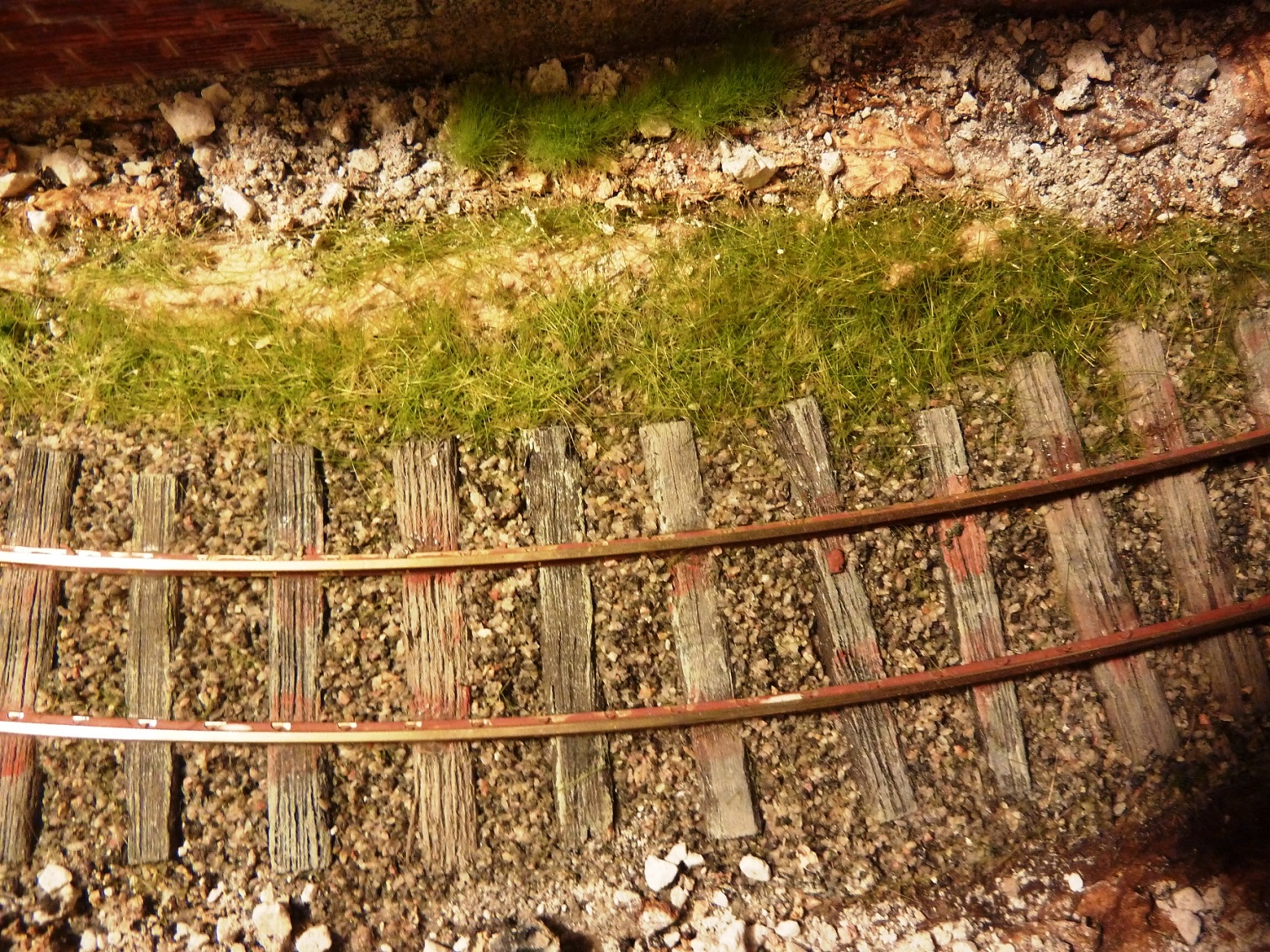

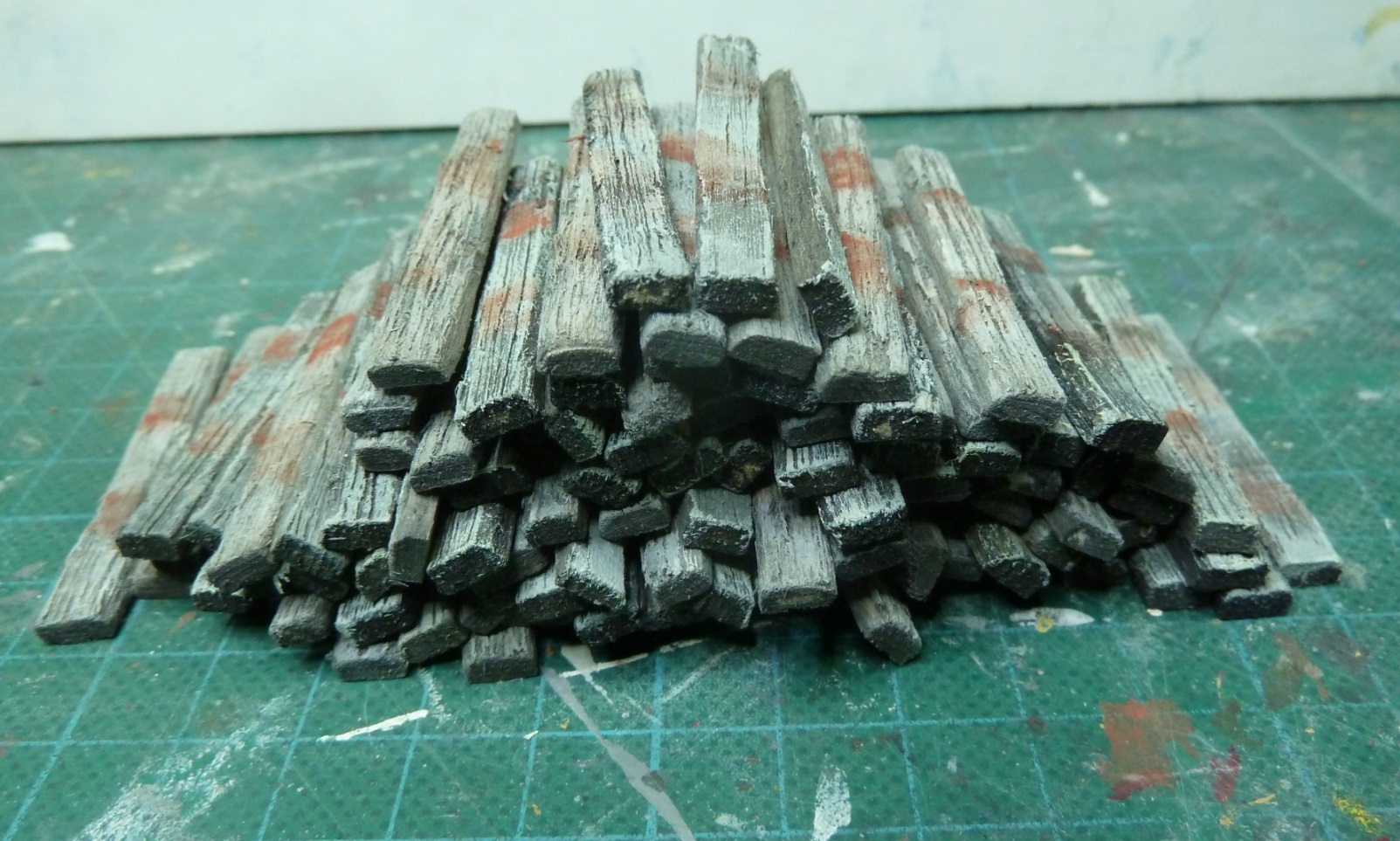

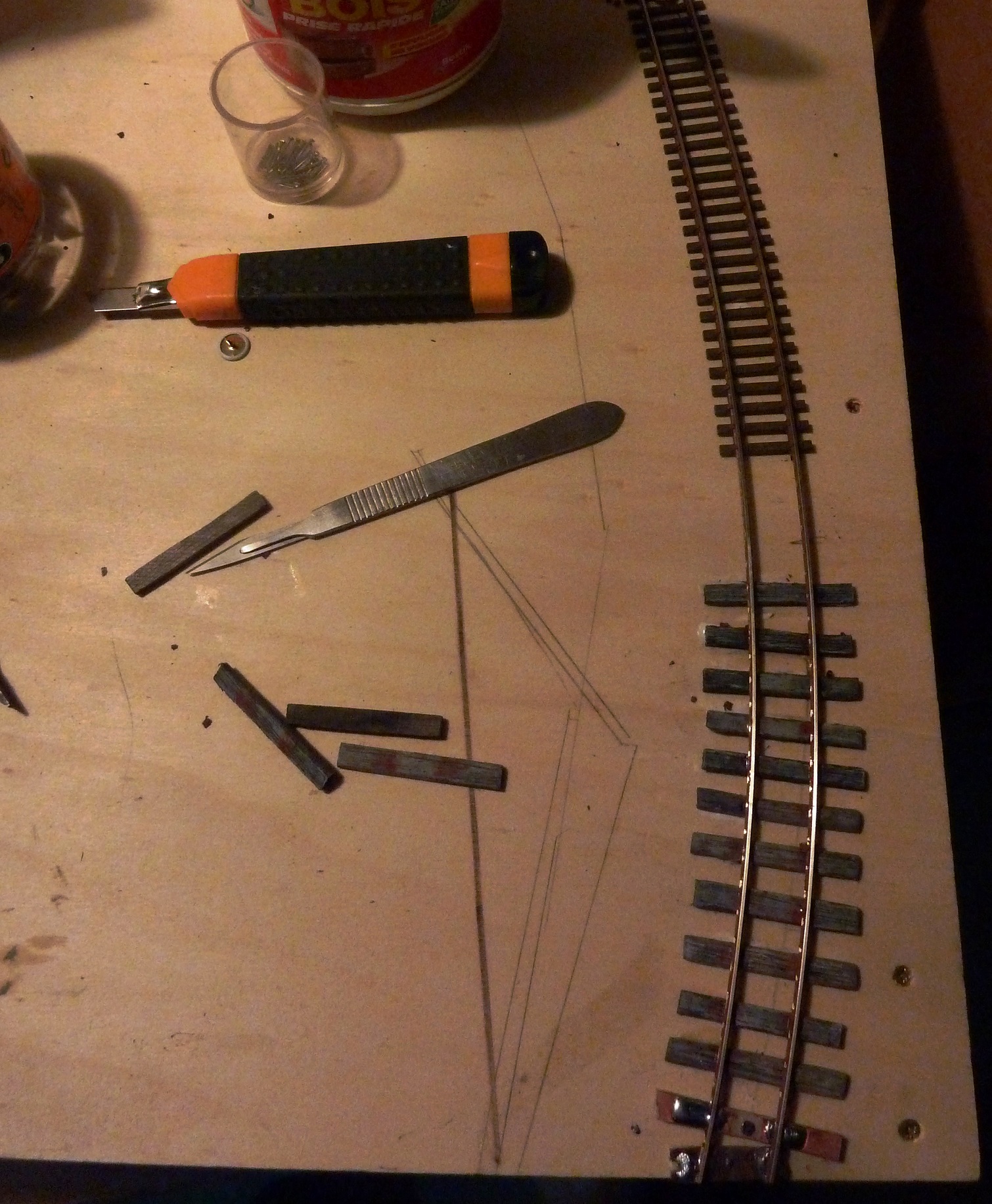

La pose de la voie... C'est du HO, détraversé de ses traverses plastique et... retraversé en bois d'arbre véritable. Poncé, gratté, abimé

Peint, patiné...

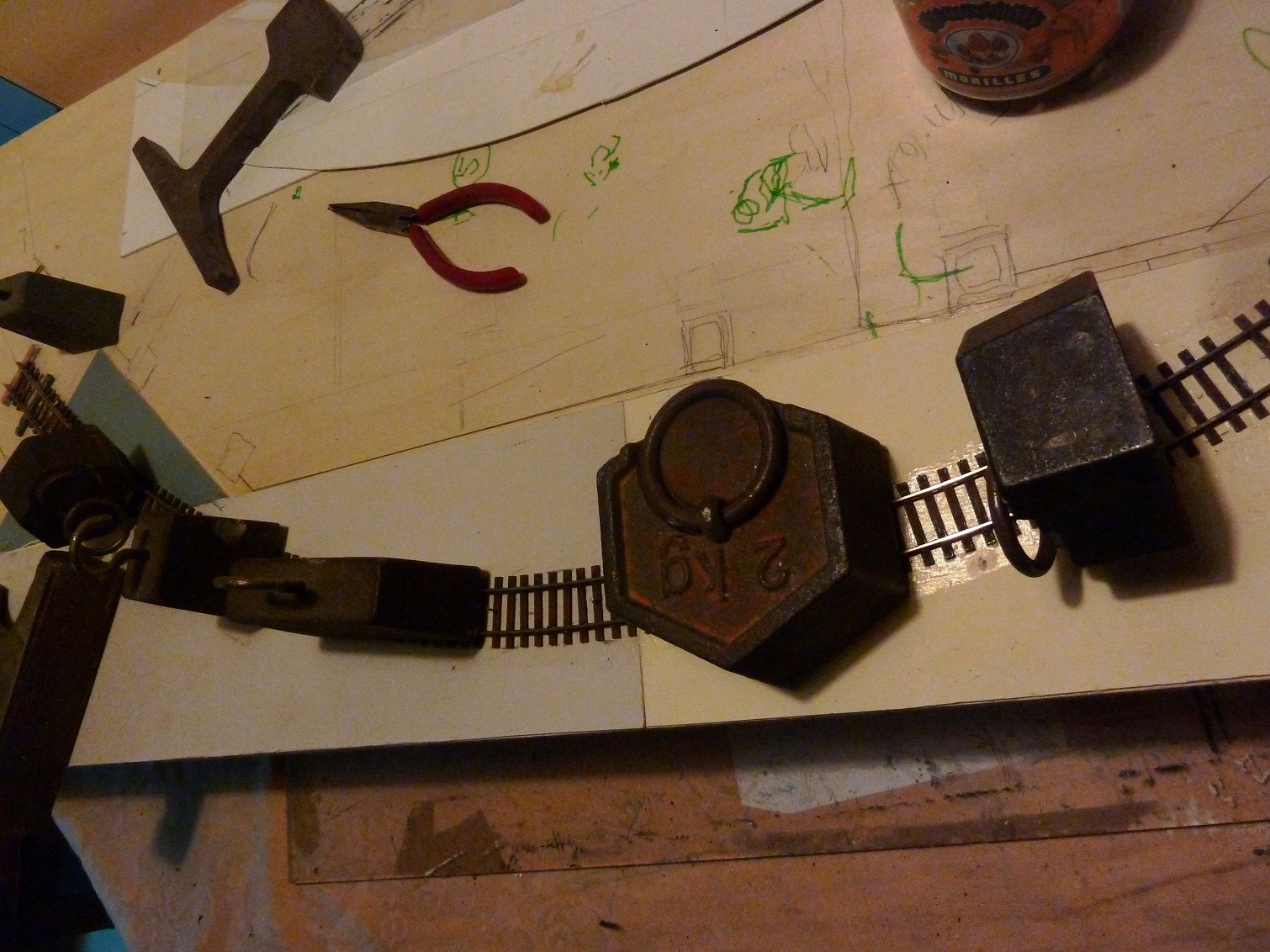

intallée...

(La où sont les coupures de modules, ce sont des traverses époxy)

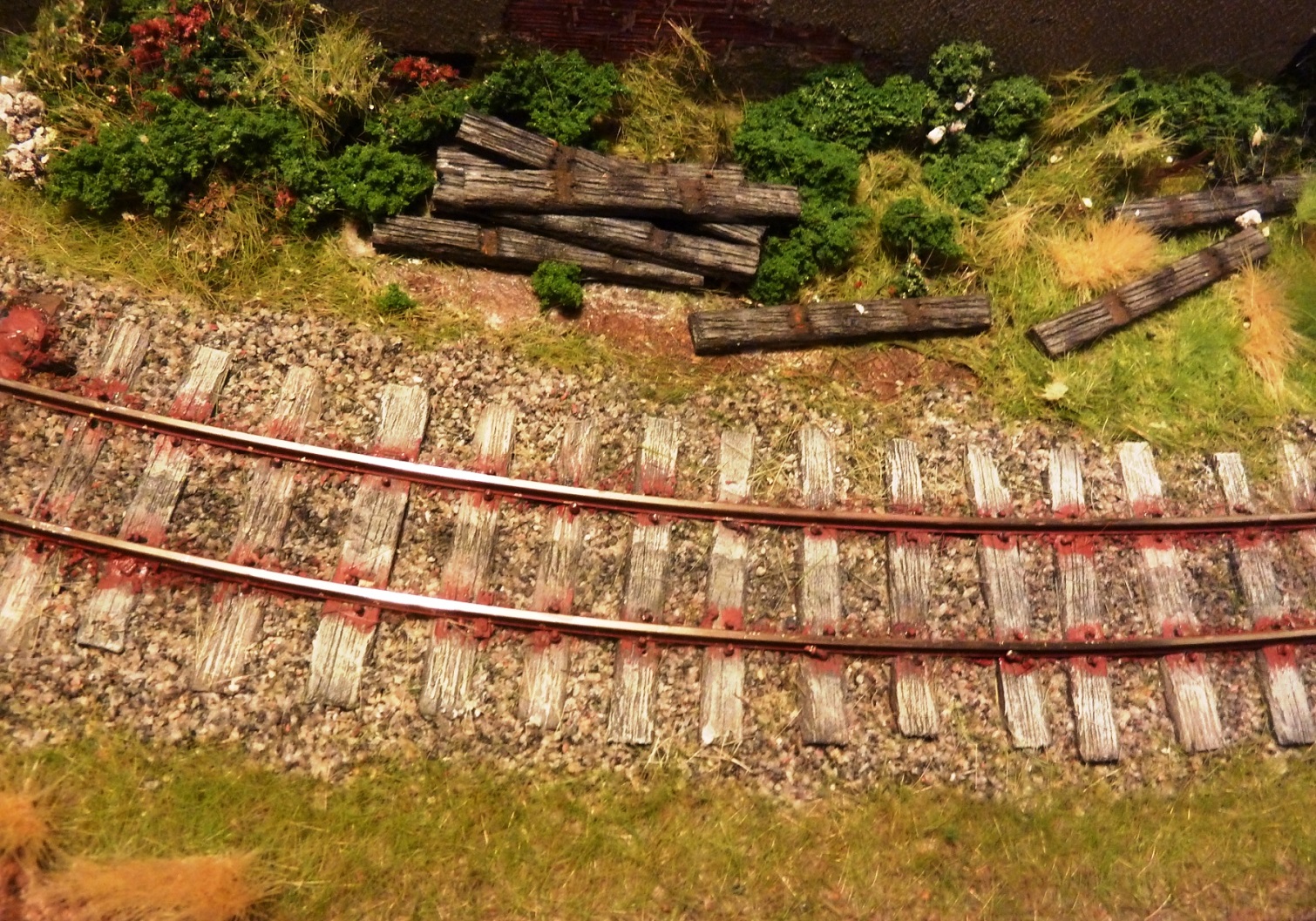

Au final, c'est ça:

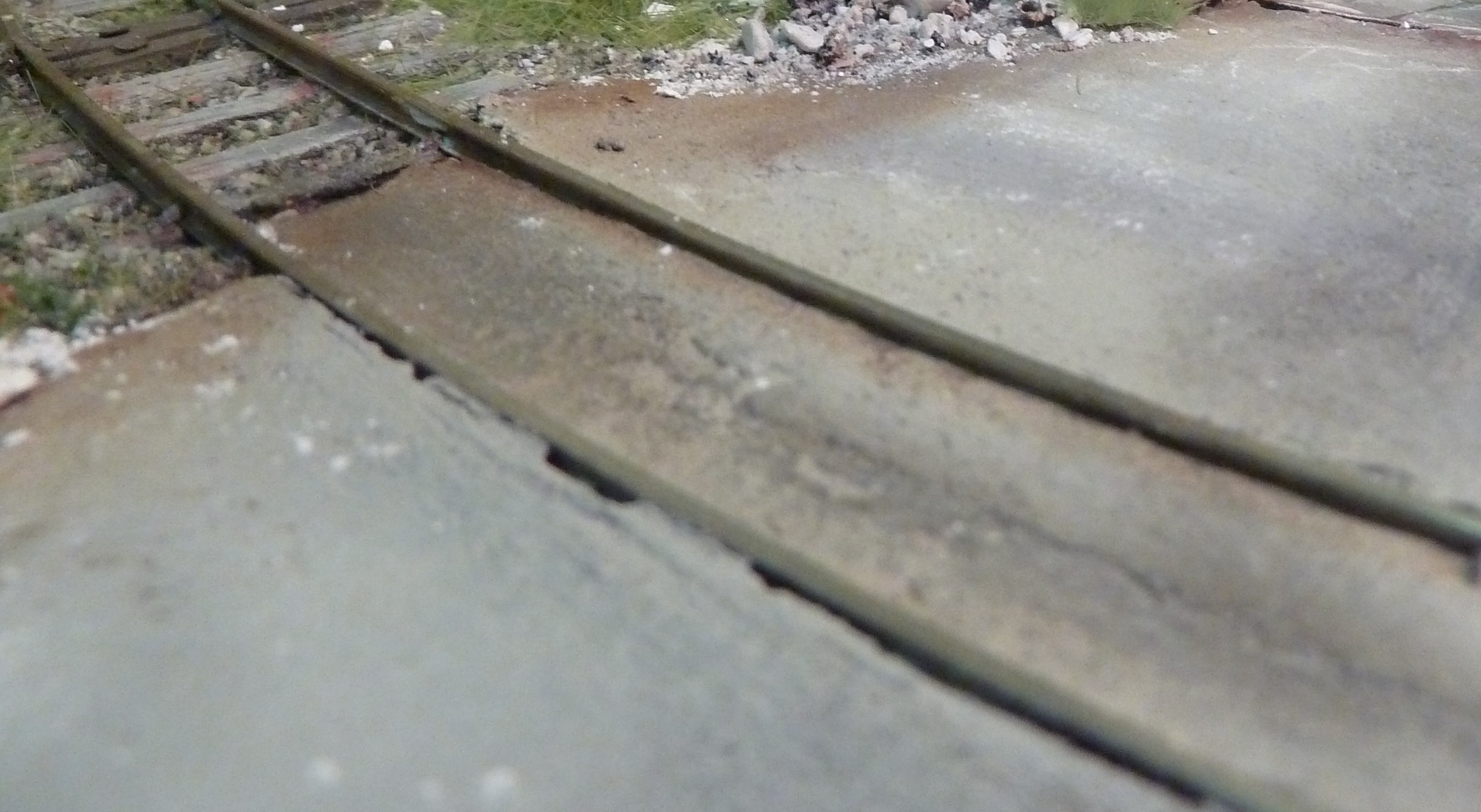

et des fois, c'est de la voie noyée:

A suivre ...
(Et merci aux suiveurs)

[Picasso74]

Magnifique ! du grand art.

Quels tirefonds sont utilisés pour la pose de la voie sur les traverses bois?

Ce réseau est un régal.

[péssé]

Merci picasso74

J'avais acquis les tirefonds chez... je ne sais plus qui!!! Ca avait pris du temps car ils étaient en rupture de stock et le c^oût du port était égal à l'achat, mais bon...
Je rajoute une image car sur celles précédant, on ne les voit pas.

A suivre...

[Nicolas-R]

les tirefonds chez "l'octan" France
