Re: Bâtiments et autres en construction intégrale

Messagepar DS68 » 21 janv. 2018 09:20

Merci Patrick pour ton aide. Il va me falloir reprendre les poteaux en rebouchant les gros trous dus je pense à la découpe laser par un mélange colle blanche/poussière de sciure ou Putty de Tamiya (à essayer) puis repercer à 0,2 mm. Si le résultat ne me convient pas, je me rabattrais sur les poteaux de Decapod.

Avatar de l’utilisateur
DS68
Membre Senior +
Membre Senior +
Messages : 749
Enregistré le : 08 sept. 2010 14:38
Localisation : Masevaux (68)

Re: Bâtiments et autres en construction intégrale

Messagepar DS68 » 24 janv. 2018 19:42

J'ai contacté ARA Production, que je tiens à remercier pour sa gentillesse, son professionnalisme et son efficacité. :D Très rapidement, 10 nouveaux poteaux me sont parvenus. Ceux-ci sont beaucoup plus conformes à la réalité. Maintenant c'est à moi de jouer.

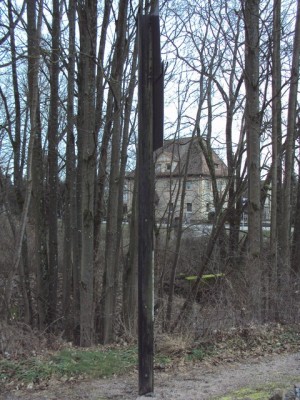

Je suis allé à Burnhaupt pour voir sur quoi étaient fixés les panneaux. En plus de poteaux béton, l'emploi de rails est courant. Il comporte une bande de sécurité blanche. Je vais reproduire cela pour les chevrons.




Avatar de l’utilisateur
DS68
Membre Senior +
Membre Senior +
Messages : 749
Enregistré le : 08 sept. 2010 14:38
Localisation : Masevaux (68)

Re: Bâtiments et autres en construction intégrale

Messagepar DS68 » 11 févr. 2018 10:13

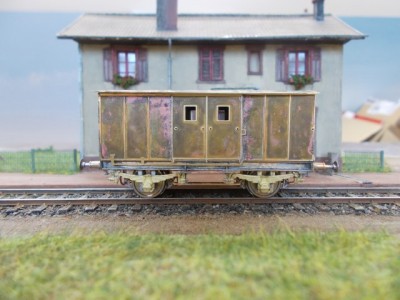

En attendant une météo meilleure pour sortir l'aéro, j'ai ressorti mon fer à souder pour continuer le montage de mon fourgon.

Il était dans cet état il y a une année environ :



L'ensemble lames ressorts et boîte d’essieu fourni dans le kit était un peu disproportionné. J'ai mis en place ce que proposait AMF87 :



J'ai aussi repris le toit :



Comme je n'ai pas les porte lanternes, je vais devoir passer une commande chez AMF. A cette occasion, j'aurais voulu savoir ce qu'il faut mettre pour l'époque III comme feux de fin de convoi pour les fourgons M : des lanternes ou de simples LED canon rouges. Je veux équiper celui de Brawa, d'EPM et de Locodiffusion.

Merci

Avatar de l’utilisateur
Christou
Membre Héroïque
Membre Héroïque
Messages : 2199
Enregistré le : 18 juin 2008 11:19

Re: Bâtiments et autres en construction intégrale

Messagepar Christou » 12 févr. 2018 09:07

Belle reprise de cette construction. Pour ce fourgon, c'est l'époque 3A. Ce sera des lanternes à pétrole ou à acethylene.

Avatar de l’utilisateur
DS68
Membre Senior +
Membre Senior +
Messages : 749
Enregistré le : 08 sept. 2010 14:38
Localisation : Masevaux (68)

Re: Bâtiments et autres en construction intégrale

Messagepar DS68 » 12 févr. 2018 18:24

Merci Christou pour l'info. :smilie:

Je pensais prendre celles-ci :
https://www.amf87.fr/prestashop/phares- ... 03656.html

Avatar de l’utilisateur
Christou
Membre Héroïque
Membre Héroïque
Messages : 2199
Enregistré le : 18 juin 2008 11:19

Re: Bâtiments et autres en construction intégrale

Messagepar Christou » 12 févr. 2018 20:09

OK. c'est ce qu'il faut ................ ;)

Avatar de l’utilisateur
Christou
Membre Héroïque
Membre Héroïque
Messages : 2199
Enregistré le : 18 juin 2008 11:19

Re: Bâtiments et autres en construction intégrale

Messagepar Christou » 24 févr. 2018 20:52

@DS68

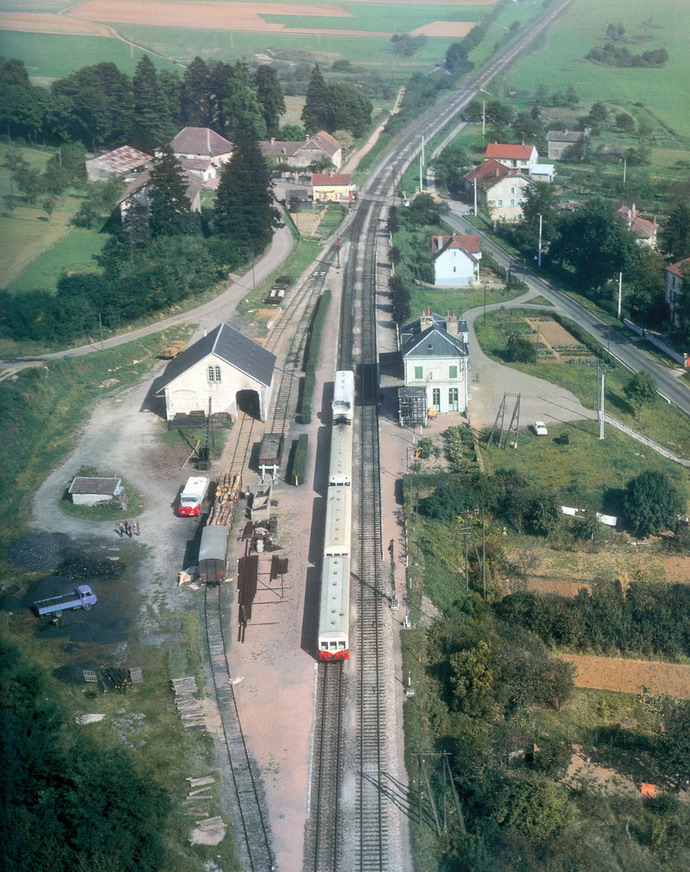

Un clin d'œil extrait de "La France vue du ciel" . La gare d'Orchamps sur la ligne Dôle - Besançon en 1969. Les gares GV et GM dans leur jus des années 50/60 . On voit bien les voies de la gare marchandise presque noyées...

Gare d'Orchamps.jpg

Avatar de l’utilisateur
DS68
Membre Senior +
Membre Senior +
Messages : 749
Enregistré le : 08 sept. 2010 14:38
Localisation : Masevaux (68)

Re: Bâtiments et autres en construction intégrale

Messagepar DS68 » 05 mars 2018 20:47

Merci Christou.

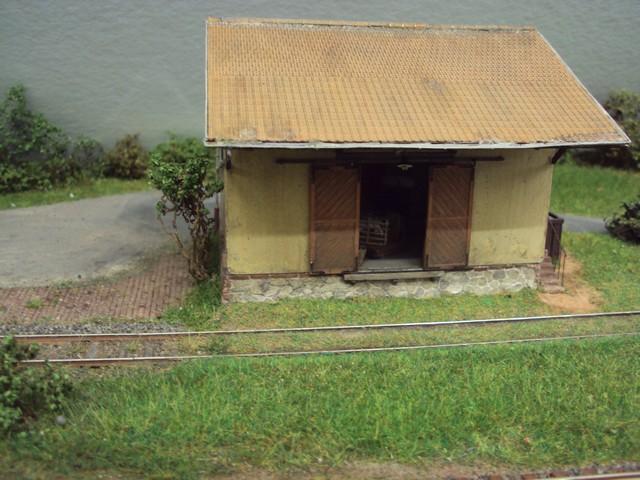

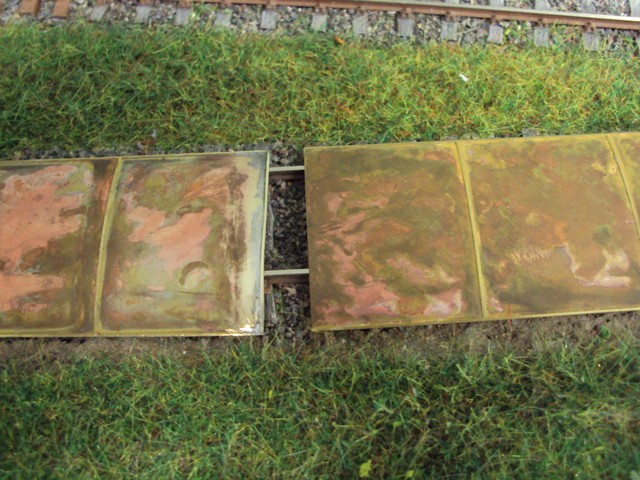

Comme ma 050 Roco ne passait pas devant la HM, j’ai été obligé de reprendre cela. Ça faisait longtemps ! J’ai reculé le bâtiment et j’en ai profité pour refaire ma voie noyée qui ne me plaisait pas. Il y a eu quelques dégâts, mais rien de bien méchant J’ai fait la jonction de végétation à l’arrière de la HM. Prochaine étape, détailler tout cela pour mettre un peu d'ambiance.






Avatar de l’utilisateur
Christou
Membre Héroïque
Membre Héroïque
Messages : 2199
Enregistré le : 18 juin 2008 11:19

Re: Bâtiments et autres en construction intégrale

Messagepar Christou » 06 mars 2018 10:11

Les problèmes de gabarit et autres...A chaque avancée de la construction de mon réseau je teste systématiquement avec le matériel roulant. Il y a toujours des surprises. Pour le gabarit, on est souvent confronté avec le sur écartement des cylindres ou les marche pieds de nos locos vapeur. La manivelle de manœuvre manuelle que j'ai monté coté voie de mon PT en avait fait les frais. C'est pourquoi Jouef n'en n'avait pas mis. Il suffisait de réduire un peu l'encombrement. Maintenant ça passe. ;)

Avatar de l’utilisateur
DS68
Membre Senior +
Membre Senior +
Messages : 749
Enregistré le : 08 sept. 2010 14:38
Localisation : Masevaux (68)

Re: Bâtiments et autres en construction intégrale

Messagepar DS68 » 07 mars 2018 08:33

Effectivement, Christou ça m'a servi de leçon. Je garderai la 050 comme gabarit. :idea:

Aujourd'hui, mon Ami Guy est venu me rendre visite pour attaquer le second module qui fera suite au PN, à droite de Guewenheim.

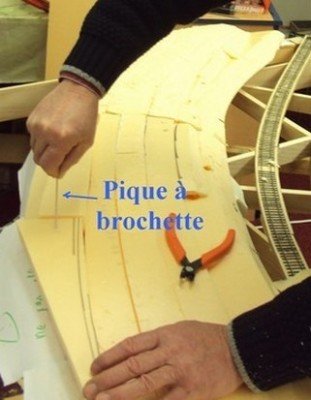

Le relief a été fait en Styrodur, collé au pistolet à colle. Les piques de brochettes ont apporté une rigidité supplémentaire. Pour coller 2 plaques de styrodur entre elles, il faut prendre en sandwich un morceau de papier. On met la colle à chaud sur le papier et on applique le premier bout de polystyrène. On remet de la colle à chaud sur l'autre face du papier puis on appuie le second morceau de styrodur. Si on met la colle directement sur le polystyrène, la chaleur ne s'évacue pas assez vite et un trou se formera. Pour coller le styrodur sur le bois, on mettre la colle sur le bois.



La sculpture fut réalisée à l'aide d'un outil multifonction (scie vibrante) dont l'efficacité dans ce cas précis nous a surpris :



Le tout a été enduit de colle pour polystyrène :



Un Grand Merci à Guy pour son aide précieuse.

Avatar de l’utilisateur
Patrick BARBIER
Membre Senior +
Membre Senior +
Messages : 985
Enregistré le : 18 févr. 2012 14:00

Re: Bâtiments et autres en construction intégrale

Messagepar Patrick BARBIER » 07 mars 2018 09:22

Didier

Merci pour l'idée du papier sandwich, car pour l'instant j'avais toujours collé avec de la colle à bois, mais le séchage
durait plus longtemps.
j'avais aussi consolidé le collage avec des cure dents :lol: :lol:
Beau travail

Avatar de l’utilisateur
DS68
Membre Senior +
Membre Senior +
Messages : 749
Enregistré le : 08 sept. 2010 14:38
Localisation : Masevaux (68)

Re: Bâtiments et autres en construction intégrale

Messagepar DS68 » 07 mars 2018 09:52

Tout à fait Patrick, le temps de séchage n'est que de 2-3 minutes. La grosse surprise était la mise en forme à la scie vibrante. Je pensais que la lame serait encrassée rapidement mais non rien. Dire que jusqu'à maintenant j'utilisais un cutter et une râpe à bois. :lol: Faudra que j'essaie le ponçage aussi. :idea:

Avatar de l’utilisateur
Tibrus
Membre Héroïque
Membre Héroïque
Messages : 7792
Enregistré le : 31 mai 2008 08:23

Re: Bâtiments et autres en construction intégrale

Messagepar Tibrus » 07 mars 2018 11:00

M'en vais tester le papier entre les deux styro
C'est super cool ça

Avatar de l’utilisateur
DS68
Membre Senior +
Membre Senior +
Messages : 749
Enregistré le : 08 sept. 2010 14:38
Localisation : Masevaux (68)

Re: Bâtiments et autres en construction intégrale

Messagepar DS68 » 07 mars 2018 11:06

Tibrus, lorsque tu auras collé le papier, tu retournes l'ensemble et tu frottes un peu sur une surface plane. Ca t'évitera de te brûler les doigts car tu dois appuyer quelques secondes sur le papier. Ce denier se mettra en place de façon uniforme et sans vagues !

Avatar de l’utilisateur
Tibrus
Membre Héroïque
Membre Héroïque
Messages : 7792
Enregistré le : 31 mai 2008 08:23

Re: Bâtiments et autres en construction intégrale

Messagepar Tibrus » 07 mars 2018 11:10

Les doigts ont bien reçu quand j'avais dans les 20 ans et que je collais les cables TV chez des clients le long de leur plinthes. Mais merci de l'info :lol:
