Mon parc machines

[Tibrus]

Cool ces vidéos

[Christou]

Bonne année à tous!

[Christou]

Pour les ceusses qui sont tentés de bricoler du Jouef Champagnole, je publie l'amélioration de la 231 K 82, qui est en cours . Ce ne sera pas du REE qui est hors de prix pour moi mais sera d'une facture qui sera plus plaisante en s'approchant de l'allure générale plus réaliste . Ce sera du niveau de la Pacific nord je j'ai réalisé il y a plus de 10 ans déjà
Voici son état actuel qui avait subit une amélioration esthétique.

J'ai commencé par le tender pour une remotorisation avec un moteur Mabuchi acquis chez IProd pour conserver le nombre de tours minutes (11500).
Comme la mécanique est du type moteur à plat, j'ai bricolé en taillant une traverse pour bloquer le moteur en conservant la fixation d'origine.
J'ai ajouté un montage type Roulnet et un lest à l'arrière. Le lest d'origine est ajusté en limant un peu les plots coté châssis et collé un papier isolant. L'alimentation électrique de la machine est réalisé avec une mini prise.

J'ai refait les marquages et ajouté quelques briquettes.

Aux essais, sans la machine améliorée, le comportement est satisfaisant et offre une bonne puissance

[Christou]

Pendant ce temps là la construction de mon réseau n'avance pas mais bon...Il me faut une machine qui remplace ma 231E RIVAROSSI dont le moteur chauffe au bout de 10 mn pour tracter ma rame Flèche d'Or de 1965.

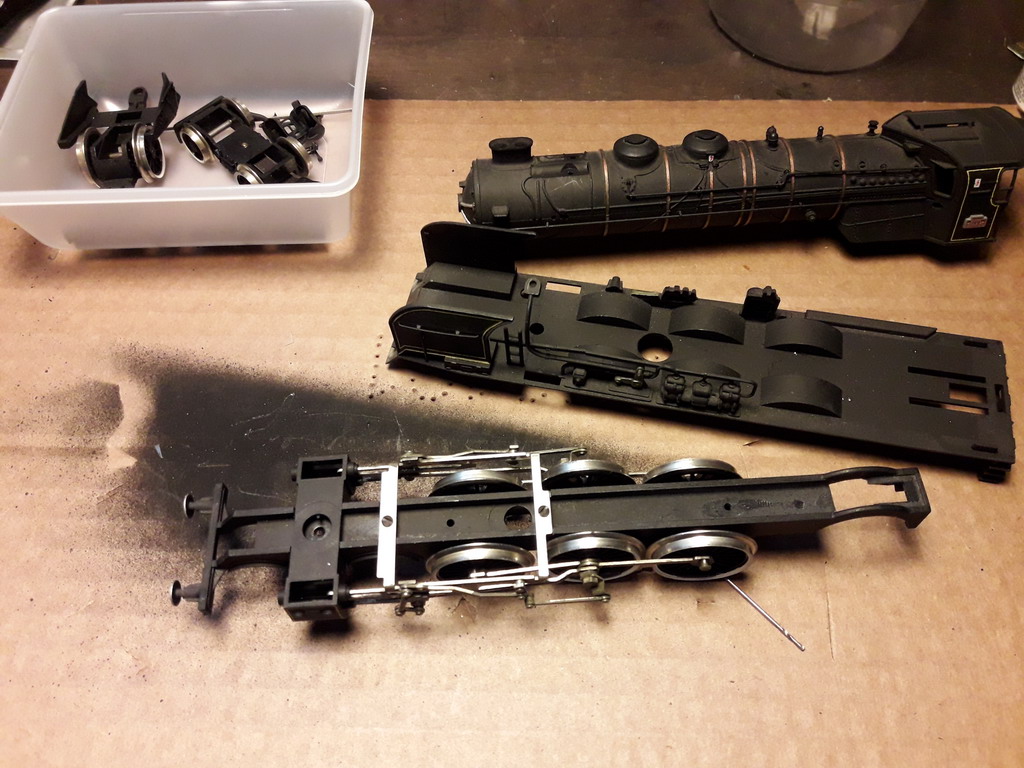

J'attaque donc la machine. On désosse tout ou presque:

Pour la mise en jambe, je refais le marquage de la traverse avant. J'ai choisi de le faire sur une bande de "papier" fin tiré d'un support de décalcomanie car je n'arrivais pas à reproduire les filets blancs avec le tire-ligne. Je l'avais fait avec un Rotring 0,2, mais la peinture bouche trop.
Avant:
Il faut évidemment gratter les lettres et chiffres en relief

Après:

J'équipe le châssis de palpeurs pour la liaison électrique avec le tender

J'arrase toutes les superstructures du tablier (pompe, compresseurs, turbo dynamo, graisseur Bourdon...) sauf le levier de commande de la coulisse. De même j'arrase et je bouche les fanaux avec du Sintofer, masticage et façonnage.

[Christou]

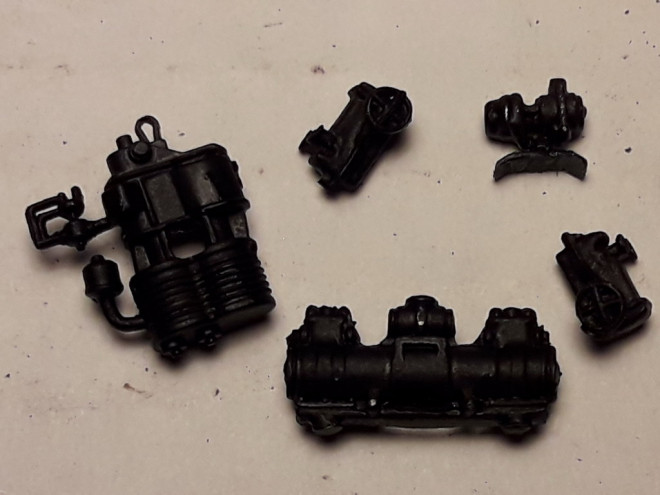

Préparation du tablier pour accueillir les équipements de chez MT. Les leviers de relevage sont reliés par une barre (bâton de coton tige) par collage. Le perçage de du compresseur bi- compound est délicat. Il faudra l'ajuster à la lime aiguille.

J'ai dû fabriquer le tabouret pour la turbo dynamo avec un morceau de carte pastique et pré peint le tout

Remontage du tablier sur le châssis pour voir. Il a fallut rogner la barre de liaison des leviers de relevage. Elle empêchait le bon montage de la chaudière. On aperçois en arrière plan la 5-231 K 72 qui m'a servi pour repositionner correctement les équipements. Cette dernière, qui est prévue aussi pour une amélioration (ce sera pour plus tard), a sa turbo dynamo qui n'est pas à la bonne place, se situant normalement à gauche du tablier. A noter que la K 72 de Dijon a été mutée à Tergnier en 1956 et a perdu son tender PLM.

[Christou]

Les marchepieds sont délicats à poser après perçage préalable au foret de 0.5mm . Il a fallut poser l'injecteur le plus près possible du bord du tablier à cause du cendrier qui pivote avec le bissel arrière. De même, la prise flamand dont j'ai gardé les tenons pour la solidité de l'assemblage

Il a fallu vérifier l'inscription en courbe des rayons des voie déviées des aiguillage ROCO et CASADIO qui doivent être' environ de 485 mm. Cela passe.

[Tibrus]

Encore une fois quel boulot

[Christou]

Vu que les prix s'envolent, cela vaut la peine de procéder à une mise à niveau acceptable pour rendre ce modèle avec une allure générale plus proche de la réalité, d'autant plus que mes machines sont appelées à tracter des trains sans histoires et non pas faire de la vitrine. D'ailleurs, l'ouvrage sur les compos va m'intéresser. Je ne parle pas de la 241PHJ qui doit être surveillée comme le lait sur le feu quand elle est en service.
Comme tu peux le voir, rien que la pose des marchepieds change tout. La plus grosse difficulté va être la modification du galbe de la cabine...
