Re: Mon projet de réseau époque III.

Messagepar Serge de Bollène » 11 mars 2019 09:06

Bonjour tous.

Je suis loin d'être un pro ::) , mais j'ai essayé d'améliorer quelques unes de tes photos.











Il y a parfois une dominante bleue, il faudrait peut-être régler l'APN sur lumière artificielle. :-

Avatar de l’utilisateur
Christou
Membre Héroïque
Membre Héroïque
Messages : 2411
Enregistré le : 18 juin 2008 11:19

Re: Mon projet de réseau époque III.

Messagepar Christou » 11 mars 2019 10:33

Merci Serge . J'avais l'intention de travailler avec ACDSee. Je vais voir ça. :smilie:

Avatar de l’utilisateur
Tibrus
Membre Héroïque
Membre Héroïque
Messages : 7908
Enregistré le : 31 mai 2008 08:23

Re: Mon projet de réseau époque III.

Messagepar Tibrus » 11 mars 2019 10:48

Du coup tu n'as pas d'éclairage au dessus ?

Avatar de l’utilisateur
Pacific
Membre Héroïque
Membre Héroïque
Messages : 2049
Enregistré le : 23 avr. 2007 19:55
Localisation : Sausseuzemare en Caux - 76110

Re: Mon projet de réseau époque III.

Messagepar Pacific » 11 mars 2019 11:49

Je dirai même mieux, où sont les luminaires, tour d'éclairages etc.... :smilie:

Avatar de l’utilisateur
Christou
Membre Héroïque
Membre Héroïque
Messages : 2411
Enregistré le : 18 juin 2008 11:19

Re: Mon projet de réseau époque III.

Messagepar Christou » 11 mars 2019 13:48

Claude, il y a un qui ne suis pas dans la classe...
J'ai commandé deux pylônes d'éclairage pour le dépôt... :lol: :lol: :lol:. J'ai prévu de mettre des rampes d'éclairage plus tard, mon réseau sera en période diurne.

Avatar de l’utilisateur
sebdusud
Membre Junior
Membre Junior
Messages : 71
Enregistré le : 24 oct. 2017 18:15

Re: Mon projet de réseau époque III.

Messagepar sebdusud » 11 mars 2019 18:31

:lol: :lol: :lol: :lol: :D

Avatar de l’utilisateur
Pacific
Membre Héroïque
Membre Héroïque
Messages : 2049
Enregistré le : 23 avr. 2007 19:55
Localisation : Sausseuzemare en Caux - 76110

Re: Mon projet de réseau époque III.

Messagepar Pacific » 11 mars 2019 20:35

Bon, autant pour moi :redface: :redface: :redface: :redface:

Avatar de l’utilisateur
Christou
Membre Héroïque
Membre Héroïque
Messages : 2411
Enregistré le : 18 juin 2008 11:19

Re: Mon projet de réseau époque III.

Messagepar Christou » 11 mars 2019 21:01

Voici de nouveaux clichés du poste de trans formation et de la chaufferie. C'est en cours d'installation des détails. Il y a des inégalités au sol qui doivent être corrigés. Les photos sont impitoyables.




Avatar de l’utilisateur
Christou
Membre Héroïque
Membre Héroïque
Messages : 2411
Enregistré le : 18 juin 2008 11:19

Re: Mon projet de réseau époque III.

Messagepar Christou » 18 mars 2019 20:54

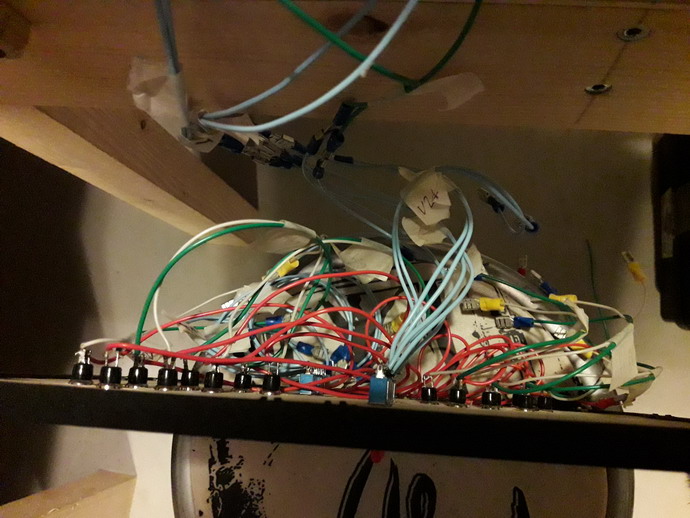

Le câblage de la gare cachée se poursuit. Deuxième mini TCO en cours de connexion. Pour le moment, câblage des coupures de voies de garage. Il y a des surprises. Il faut tester à chaque branchement.

Le panneau est démonté de son support incliné. Par convention les déviations courbes sont en jaune et la voie directe en vert. Les aiguillages sont couplés deux à deux par voie de circulation.



Il y a du monde:


Avatar de l’utilisateur
Christou
Membre Héroïque
Membre Héroïque
Messages : 2411
Enregistré le : 18 juin 2008 11:19

Re: Mon projet de réseau époque III.

Messagepar Christou » 24 mars 2019 20:38

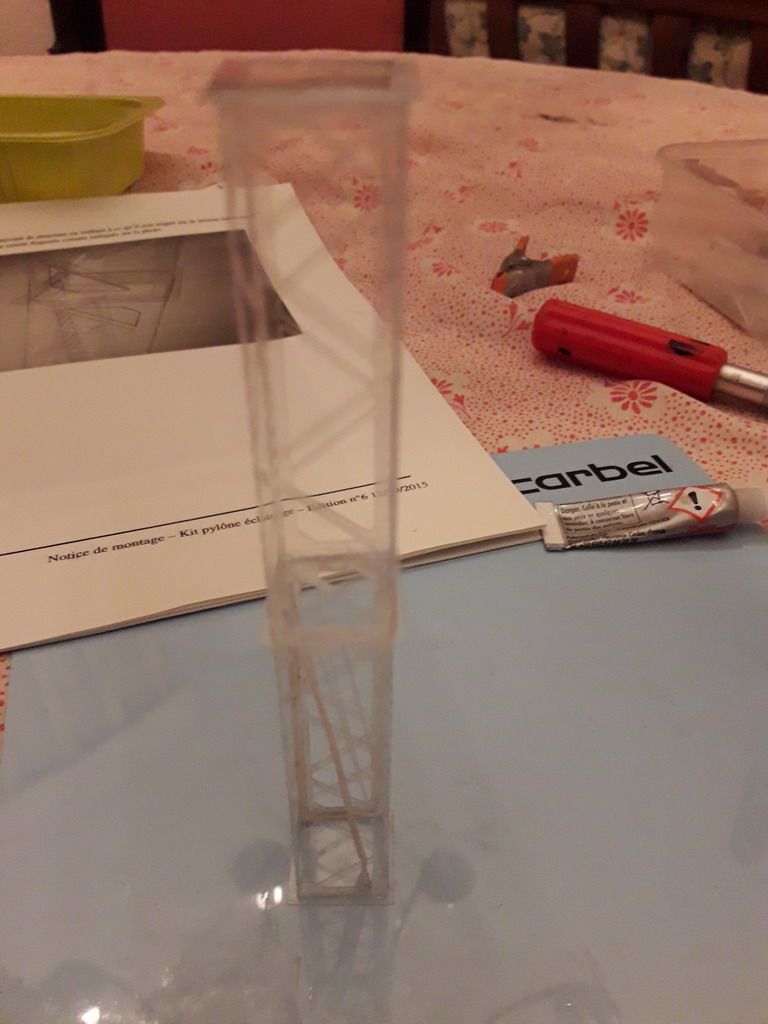

Récré: j'attaque les pylônes d'éclairage. Il faut des doigts de fée. Le PVC fait 0.2mm d'épais.



En en plus c'est translucide. La vérification est délicate en se positionnant à contre jour/lumière. (je ne vois rien enfin je dois retire rmes lunettes >:D ) La manipulation doit être faite à la brucelle. La cyano ne prend pas tout de suite et j'ai eu uns séance de collage de doigts plutôt que de la structiure. >:D



Deux heures pour monter deux niveaux..J'améliore la technique avec des points de colle mais attention à l'ajustage.

Avatar de l’utilisateur
Christou
Membre Héroïque
Membre Héroïque
Messages : 2411
Enregistré le : 18 juin 2008 11:19

Re: Mon projet de réseau époque III.

Messagepar Christou » 30 mars 2019 22:23

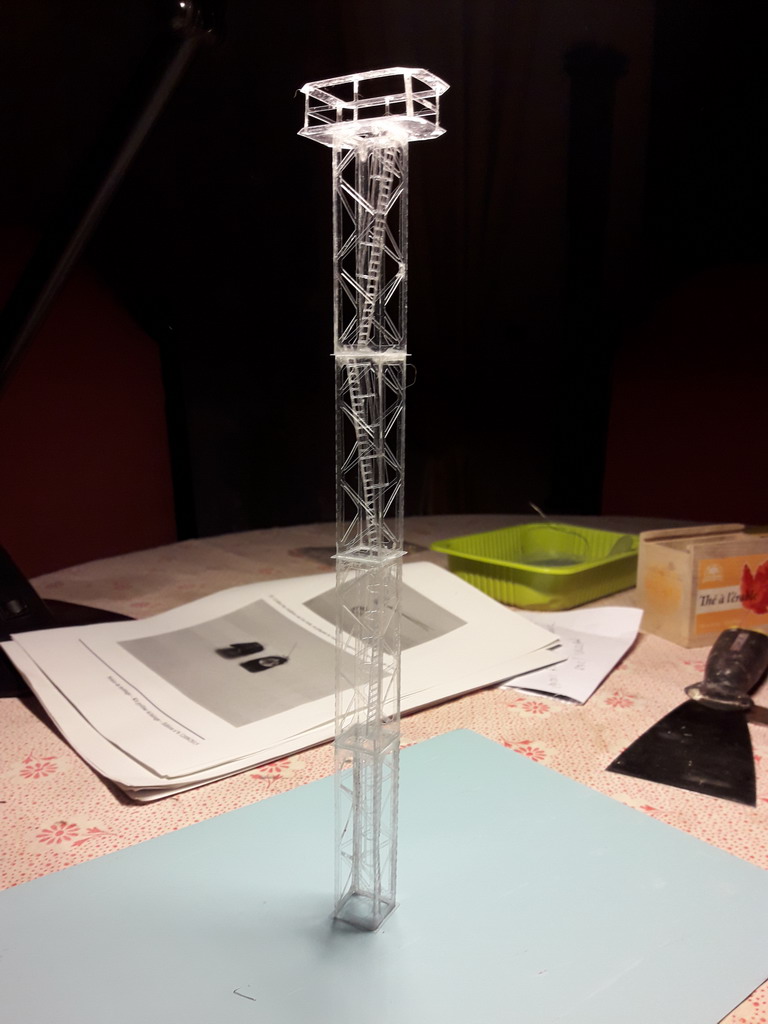

L'ossature du pylône est terminée. Il faut y allez piano. Deux heures de montage dans la notice qu'ils disent...C'est de la dentelle hyperlégère et il ne faut pas éternuer. J'ai maintenant de la technique. Enduire de colle l'élément à assembler en entier est une erreur. il faut positionner d'abord avec un point de colle le recouvrement, maintenir avec des mini pinces style pince à linge et laisser sécher. Le couteau de peintre que l'on aperçoit a servit au pliage. Donc mal voyant, sauf les myopes qui ôtent leur lunette se passent de loupe, ceux qui ont un pouce à chaque doigt et sensibles au pollen, passent leur chemin. :lol: :lol: :lol:

. Si on suit la notice, cela se passe bien.

Je ne sais même pas si cela pèse 5g c'est plus léger qu'un morceau de sucre

Maintenant c'est la phase peinture pour ce pylône éthérique. Après c'est le montage des 6 projecteurs et la filerie. Là le constructeur n'est pas bavard. J'ai envoyé un courriel, pour plus de détails: la réponse c'est dans la notice >:D . Les Mozar des montages électroniques peuvent ils me dire comment on soude des diodes après avoir raccourcit les pattes à 3mm sans dégâts?

Avatar de l’utilisateur
Pacific
Membre Héroïque
Membre Héroïque
Messages : 2049
Enregistré le : 23 avr. 2007 19:55
Localisation : Sausseuzemare en Caux - 76110

Re: Mon projet de réseau époque III.

Messagepar Pacific » 30 mars 2019 22:53

Euh....il est à l'envers là , ton pylone ? :lol: :lol: :lol: :lol: :lol:

Avatar de l’utilisateur
Tibrus
Membre Héroïque
Membre Héroïque
Messages : 7908
Enregistré le : 31 mai 2008 08:23

Re: Mon projet de réseau époque III.

Messagepar Tibrus » 31 mars 2019 06:11

Normalement une classique doit avoir un plat sur un coté c'est en géneral la patte negative.

Avatar de l’utilisateur
sebdusud
Membre Junior
Membre Junior
Messages : 71
Enregistré le : 24 oct. 2017 18:15

Re: Mon projet de réseau époque III.

Messagepar sebdusud » 31 mars 2019 08:03

Je ne sais pas vous mais ce pylone leger 3D ne me donne pas envie, je préféré du laiton .
Existe t il en version kit laiton?

Avatar de l’utilisateur
Christou
Membre Héroïque
Membre Héroïque
Messages : 2411
Enregistré le : 18 juin 2008 11:19

Re: Mon projet de réseau époque III.

Messagepar Christou » 31 mars 2019 23:43

Tibrus a écrit :Normalement une classique doit avoir un plat sur un coté c'est en géneral la patte negative.

J'ai mal posé ma question. Je n'ai pas un problème de reconnaissance de polarité. Il s'agit de raccourcir les pattes des diodes à 3mm environ. Je dois y souder un fil et je crains que la chaleur détruise la diode luminescente. Pour le moment je réfléchis comment la filerie soit la plus discrète possible. J'ai dénudé un fil téléphone multibrins. Je vais voir avec ça. Biscatrain a expérimenté ce kit pas cher. Il avait prévu d'inclure au montage 2 fil laiton montés à l'intérieur des cornières verticales, ce que je n'ai pas fait. Le résultat final devrait être satisfaisant.
